2-poliger Kombi-Ableiter Typ 1+2
Part Number: 3415
DS252C-48DC/G
- Kombi-Ableiter Typ1+2 auf Varistor Basis für 48 Vdc Anwendungen
- Ableitfähigkeit pro Pol: Iimp= 25 kA; Imax= 70 kA
- Erzeugt keinen (Netz-) Folgestrom
- Sichere Trennvorrichtung
- Fernsignalisierung serienmäßig
- Erfüllt die Normen IEC 61643-11 und EN 61643-11
Der 2-polige DS252C-48DC/G ist ein Kombi-Ableiter Typ-1+2 der für 48 V Gleichstromversorgungen entwickelt wurde, insbesondere für die Remote-Radio-
Head-Systeme (RRH) an LTE-Mobilfunkmasten.
Durch die Schutzschaltung aus einem Hochleistungsvaristor und einer Gasgefüllten-Funkenstrecke gegen Erde ist das Gerät Leckstromfrei.
Aufgrund seiner geringen Einbaubreite von nur 2 Teilungseinheiten ist der DS252C-48DC/G hervorragend zum Einbau in Umgebungen geeignet in denen Platzprobleme vorherrschen und im Fehlerfall sorgt die serienmäßige Fernsignalisierung dafür das der Ableiter umgehend ausgetauscht werden kann.
Datenblatt|
SPD Typ
|
IEC | 1+2 |
|
Anwendung
|
48 Vdc |
|
|
Nennspannung
|
Un | 48 Vdc |
|
Nennspannung DC
|
Un-dc | 48 Vdc |
|
Höchste Dauerspannung DC
|
Uc | 75 Vdc |
|
Schutzleiterstrom -Leckstrom (CM) bei Uc
|
Ipe | Keiner |
|
Betriebsstrom - Leckstrom (DM) bei Uc
Betriebsstrom bei Uc
|
Ic | Keiner |
|
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
|
If | Keiner |
|
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
|
In | 25 kA |
|
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
|
Imax | 70 kA |
|
max. Gesamtableitstoßstrom (8/20)µs
Gesamtableitstoßstrom mit 1 x (8/20)µs
|
Imax Total | 140 kA |
|
Blitzstoßstrom (10/350)µs /Pol
max . Blitzableitfähigkeit pro Pol (10/350)µs
|
Iimp | 25 kA |
|
Gesamt- Blitzstoßstrom (10/350)µs
Gesamtblitzstromableitfähigkeit 1x (10/350)µs
|
Itotal | 50 kA |
|
spezifische Energie pro Pol
|
W/R | 156 kJ/ohm |
|
Anschlusspfade
|
+/- und +/PE |
|
|
Schutzmodus
Schutzmodi- common und/oder differential
|
CM / DM |
|
|
Schutzpegel +/-
@ In (8/20µs)
|
Up | 0.5 kV |
|
Schutzpegel +/PE (-/PE)
@ In (8/20µs)
|
Up | 1.5 kV |
|
Kurzschlussfestigkeit
|
Isccr | 50 000 A |
|
Technologie
|
GSG+MOV |
|
|
Ableiterkonfiguration
|
Database-Error /Product mix |
|
|
Anschlussart
|
Fahrstuhlklemme 6-35 mm² (50 mm²) / Kammschiene |
|
|
Bauart
|
Monoblock-Gehäuse für Hutschienenmontage |
|
|
Montage auf
|
35 mm Hutschiene |
|
|
Gehäusewerkstoff
|
Thermoplastik UL94 V-0 |
|
|
Temperaturbereich
|
Tu | -40/+85°C |
|
Schutzart
|
IP20 |
|
|
Ausfallverhalten
|
Trennung vom Netz; optische Anzeige |
|
|
Fehlersignalisierung
|
1 mechanische Anzeige je Pol rot |
|
|
Ersatzmodul
|
DSM70R-48DC |
|
|
Fernmeldesignalisierung (FS)
|
Potentialfreier Wechsler |
|
|

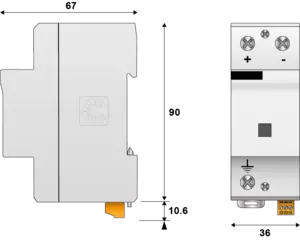

Einbaumaße
|
Siehe Maßbild |
|
Normkonform nach
|
IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5 |
|
|
Zulassungen
|
cRUus |
|
|
Umweltstandards
|
EU RoHS |
|
thermische Trennvorrichtung
|
Intern |
|
|
Vorsicherung max.
|
315 A (gL/gG) |
