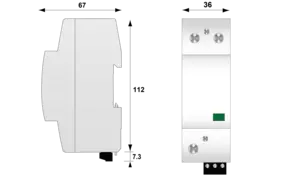

Kombi-Ableiter Typ 1+2+3

DACN1-25VGS-10-440
Artikelnummer 29221022
DACN1-25VGS-10-440
  • Kombi-Ableiter Typ 1+2+3 auf Basis einer Gasgefüllten Funkenstrecke -10 Jahre Garantie
  • Ableitfähigkeit pro Pol: In= 25 kA (8/20 μs); Iimp= 25 kA (10/350 μs)
  • Sichere Trennvorrichtung
  • Spart Energiekosten, erzeugt keinen (Netzkurzschluss-) Folgestrom, Betriebs- und Leckstromfrei
  • Fernsignalisierung serienmäßig
  • Optimiert für TOV
  • VDE-AR-N 4100 konform "Einsatz von Überspannungs-Schutzeinrichtungen (SPD) Typ 1 in Hauptstromversorgungssystemen"
  • Erfüllt die Normen IEC 61643‑11 und EN 61643‑11
Kontaktieren Sie uns
Die Geräte der DACN1-25VGS Serie sind Kombi-Ableiter vom Typ 1+2+3 auf Basis der CITEL "VG-Technology" und speziell für den Einsatz in Windenergie-Anlagen entworfen worden.
SPD Typ
IEC

1+2+3
AC-Netzform
TNS or TNC or TT or IT

TN
Höchste Dauerspannung AC
Uc

440 Vac
max. Laststrom @25°C
 IL

100 A
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
 UT

580 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
 UT

770 Vac Sicheres Verhalten
Schutzleiterstrom -Leckstrom (CM) bei Uc
Ipe

Keiner
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
 If

Keiner
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
 In

25 kA
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax

70 kA
max. Gesamtableitstoßstrom (8/20)µs
Gesamtableitstoßstrom mit 1 x (8/20)µs
Imax Total

140 kA
Blitzstoßstrom (10/350)µs /Pol
max . Blitzableitfähigkeit pro Pol (10/350)µs
 Iimp

25 kA
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Test klasse III : 1.2/50µs – 8/20µs
 Uoc

6 kV
spezifische Energie pro Pol
W/R

156 kJ/ohm
Schutzpegel
@ In (8/20µs), @ 6 kV (1,2/50 µs)
 Up

1.5 kV
Kurzschlussfestigkeit
 Isccr

50 000 A
Technologie

VG-Technologie (MOV+GSG)
Ableiterkonfiguration

Einpolig
Anschlussart

Fahrstuhlklemme 6-35 mm² (50 mm²) / Kammschiene
Bauart

Monoblock-Gehäuse für Hutschienenmontage
Steckbar

Nein
Montage auf

35 mm Hutschiene
Gehäusewerkstoff

Thermoplastik UL94 V-0
Temperaturbereich
 Tu

-40/+85°C
Schutzart

IP20
Ausfallverhalten

Trennung vom Netz; optische Anzeige
Fehlersignalisierung

1 mechanische Anzeige je Pol rot
Fernmeldesignalisierung (FS)

Potentialfreier Wechsler
Anschlußquerschnitt (FS)

max. 1,5 mm² ein-/mehrdrahtig
Schaltleistung max.

250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Einbaumaße

Siehe Maßbild
Gewicht

0.408 kg
Normkonform nach

IEC 61643-11 / DIN EN 61643-11
thermische Trennvorrichtung

Intern
Fehlerstromschutzschalter

Typ „S“ oder zeitverzögert
Vorsicherung max.

315 A (gL/gG)
