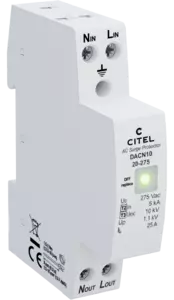

2-poliger Überspannungsschutz Typ 2+3
Part Number: 70113021
DACN10-20-275
- Kompaktes Typ 2+3 Überspannungsschutzgerät
- Anschluss in Reihe oder parallel
- Ableitfähigkeit pro Pol: In= 5 kA; Imax= 10 kA Itotal= 20 kA
- Sichere Trennvorrichtung
- Erfüllt die Normen IEC 61643-11 und EN 61643-11
Die DACN10 sind 2-polige Überspannungschutzgeräte und nach IEC 61643-11 als Typ 2+3 Ableiter klassifiziert. Die Schutzschaltung besteht aus Hochleistungsvaristoren und einem Gasableiter mit einer thermischen Sicherung, welche den Überspannungsschutz und das Endgerät im Fehlerfall vom Netz trennt. Zusätzlich signalisiert eine LED den Ausfall des Überspannungsschutzgerätes. Der DS98 muss innerhalb von 10m zu dem von ihm zu schützenden Gerät installiert werden. Er kann sowohl in Reihe als auch parallel angeschlossen werden. Die L-Version (DS98'L') der DS98-Serie trennt im Fehlerfall zusätzlich den Laststromkreis. Somit wird indirekt der Fehler angezeigt. Für einige Varianten sind Versionen mit Fernmeldekontakt (DS98'S') verfügbar. Mit dem DS98L-230G/2L steht dem Anwender ein extrem kleiner Schutzbaustein für 2 Phasen + Neutralleiter zur Verfügung.
Certificates
Datenblatt
|
SPD Typ
|
IEC | 2+3 |
|
Anwendung
|
AC-Stromversorgung |
|
|
AC-Netzform
|
TN |
|
|
Höchste Dauerspannung AC
|
Uc | 275 Vac |
|
max. Laststrom @25°C
|
IL | 25 A |
|
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
|
UT | 335 Vac Festigkeit |
|
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
|
UT | 440 Vac Sicheres Verhalten |
|
TOV-Spannung (N-PE) 200ms Charakteristik
TOV Fest oder Sicher
|
UT | 1200 V/300A/200 ms |
|
Schutzleiterstrom -Leckstrom (CM) bei Uc
|
Ipe | Keiner |
|
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
|
In | 5 kA |
|
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
|
Imax | 10 kA |
|
max. Gesamtableitstoßstrom (8/20)µs
Gesamtableitstoßstrom mit 1 x (8/20)µs
|
Imax Total | 20 kA |
|
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Test klasse III : 1.2/50µs – 8/20µs
|
Uoc | 10 kV |
|
Schutzpegel N/PE
@ In (8/20µs)
|
Up N/PE | 1.1 kV |
|
Schutzpegel L/PE
@ In (8/20µs)
|
Up L/PE | 1.1 kV |
|
Kurzschlussfestigkeit
|
Isccr | 10 000 A |
|
Ableiterkonfiguration
|
1 Phase+N |
|
|
Anschlussart
|
Fahrstuhlklemme 1,5-10mm² |
|
|
Steckbar
|
Nein |
|
|
Montage auf
|
35 mm Hutschiene |
|
|
Gehäusewerkstoff
|
Thermoplastik UL94 V-0 |
|
|
Temperaturbereich
|
Tu | -40/+85°C |
|
Schutzart
|
IP20 |
|
|
Verwendung im Außenbereich
|
keine |
|
|
Ausfallverhalten
|
Trennung vom Netz; optische Anzeige |
|
|
Fehlersignalisierung
|
LED aus |
|
|
Fernmeldesignalisierung (FS)
|
option DACN10S-20-275 Potentialfreier Wechsler |
|
|
Einbaumaße
|
Siehe Maßbild |
|
Normkonform nach
|
IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5 |
|
thermische Trennvorrichtung
|
Intern |
|
|
Fehlerstromschutzschalter
|
Typ „S“ oder zeitverzögert |
|
|
Vorsicherung max.
|
25 A (gL/gG) |
