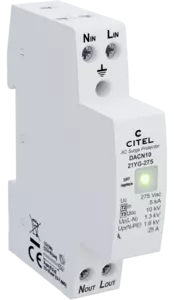

2-poliger Überspannungsschutz Typ 2+3

DACN10-21YG-275
Part Number: 70114021
DACN10-21YG-275
  • Kompaktes Typ 2+3 Überspannungsschutzgerät
  • Anschluss in Reihe oder parallel
  • Ableitfähigkeit pro Pol: In= 5 kA; Imax= 10 kA Itotal= 20 kA
  • Sichere Trennvorrichtung
  • Optional Trennung des Stromkreises bei Lebensende (DS98L-Versionen)
  • Optional mit Fernmeldekontakt (DS98S-Versionen)
  • Schutz für 2 Phasen + N = DS98L-230G/2L
  • Konform mit IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Kontaktieren Sie uns
Die DACN10 sind 2-polige Überspannungschutzgeräte und gem. IEC 61643-11 als Typ 2 und 3 Ableiter klassifiziert. Die Schutzschaltung besteht aus einer Kombination von Hochleistungsvaristoren und einem Gasableiter mit einer thermischen Trennvorrichtung, welche den Überspannungsschutz im Fehlerfall vom Netz trennt. Zusätzlich signalisiert eine LED den Ausfall des Überspannungsschutzgerätes. Die DACN10 müssen innerhalb von 10m zu dem von ihm zu schützenden Gerät installiert werden und können sowohl in Reihe als auch parallel angeschlossen werden. Die L-Version ( DACN10-L) der DACN10 Serie trennt im Fehlerfall zusätzlich den Laststromkreis. Somit wird indirekt der Fehler angezeigt.
Wählen Sie eine Rubrik :
SPD Typ
2 (oder 3)
Anwendung
z.B. 230/400
 AC-Stromversorgung
AC-Netzform
TNS or TNC or TT or IT
 TN
Höchste Dauerspannung AC
Uc 275 Vac
max. Laststrom
 IL 25 A
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
 UT 335 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
 UT 440 Vac Sicheres Verhalten
Schutzleiterstrom -Leckstrom (CM) bei Uc
Ipe Keiner
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
 In 5 kA
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax 10 kA
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Test klasse III : 1.2/50µs – 8/20µs
 Uoc 10 kV
Schutzpegel L/N
@ In (8/20µs)
 Up L/N 1.3 kV
Schutzpegel N/PE
@ In (8/20µs)
 Up N/PE 1.6 kV
Schutzpegel L/PE
@ In (8/20µs)
 Up L/PE 1.6 kV
Kurzschlussfestigkeit
 Isccr 10 000 A
Ableiterkonfiguration
 1 Phase+N
Anschlussart
 Fahrstuhlklemme 1,5-10mm²
Steckbar
 Nein
Montage auf
 35 mm Hutschiene
Gehäusewerkstoff
 Thermoplastik UL94 V-0
Temperaturbereich
 Tu -40/+85°C
Schutzart
 IP20
Verwendung im Außenbereich
 keine
Ausfallverhalten
 Trennung vom Netz; optische Anzeige
Fehlersignalisierung
 LED aus
Fernmeldesignalisierung (FS)
 option DACN10S-21YG-275 Potentialfreier Wechsler
Einbaumaße
 Siehe Maßbild
Gewicht
 0.086 kg
Normkonform nach
 IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5
Zulassungen
thermische Trennvorrichtung
 Intern
Fehlerstromschutzschalter
 Typ „S“ oder zeitverzögert
Vorsicherung max.
 25 A (gL/gG)
