Mehrpoliger Überspannungsschutz Typ 3

DS14-400
Artikelnummer 471402
DS14-400
  • Typ 3 Überspannungsschutz
  • Ableitfähigkeit pro Pol: In= 5 kA; Imax= 10 kA
  • Sichere Trennvorrichtung
  • Steckbares Schutzmodul
  • Fernsignalisierung optional
  • Erfüllt die Normen IEC 61643-11 und EN 61643-11
  • Zugelassen nach UL1449 ed.5
Kontaktieren Sie uns
Die Überspannungsschutzgeräte der DS10x Serie sind als Typ 3 Ableiter klassifiziert und werden hauptsächlich in Unterverteilungen, in Endgeräte Nähe, elektrischer Systeme eingesetzt, um alle gängigen Netzarten (1-polig, TN, TNC, TNS, TT) vor Überspannungen zu schützen. Die Schutzschaltung des DS10x Serie besteht aus einer Kombination von Hochleistungsvarisatoren mit einer thermischen Trennvorrichtung, Fehleranzeige und optional mit Fernsignalisierung. Der DS10x Serie ist für elektrische Systeme mit den unterschiedlichsten Betriebsspannungen verfügbar und für Hutschienenmontage geeignet. Das steckbare Schutzmodul erlaubt den schnellen und unkomplizierten Austausch im Fehlerfall.
Wählen Sie eine Rubrik :
SPD Typ
IEC

2 (oder 3)
Anwendung
z.B. 230/400

AC-Stromversorgung
AC-Netzform
TNS or TNC or TT or IT

IT
Nennspannung
 Un

400 Vac
Höchste Dauerspannung AC
Uc

440 Vac
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
 UT

580 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
 UT

770 Vac Sicheres Verhalten
Schutzleiterstrom -Leckstrom (CM) bei Uc
Ipe

< 2 mA
Betriebsstrom - Leckstrom (DM) bei Uc
Betriebsstrom bei Uc
 Ic

0.5 mA
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
 If

Keiner
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
 In

5 kA
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax

10 kA
max. Gesamtableitstoßstrom (8/20)µs
Gesamtableitstoßstrom mit 1 x (8/20)µs
Imax Total

40 kA
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Test klasse III : 1.2/50µs – 8/20µs
 Uoc

10 kV
Surge withstand IEEE C62.41.2

10 kV
Anschlusspfade

L/PE
Schutzmodus
Schutzmodi- common und/oder differential

CM
Schutzpegel bei 5 kA
Schutzpegel bei 5kA (8/20)µs
Up-5kA

1.3 kV
Schutzpegel L/PE
@ In (8/20µs)
 Up L/PE

1.3 kV
Kurzschlussfestigkeit
 Isccr

25 000 A
Technologie

MOV
Ableiterkonfiguration

3-Phasen + N
Anschlussart

Fahrstuhlklemme 2,5-25 mm² (35mm²) / Kammschiene
Bauart

Steckbare modulare Bauweise für Hutschienenmontage
Montage auf

35 mm Hutschiene
Gehäusewerkstoff

Thermoplastik UL94 V-0
Temperaturbereich
 Tu

-40/+85°C
Schutzart

IP20
Ausfallverhalten

Trennung vom Netz; optische Anzeige
Fehlersignalisierung

1 mechanische Anzeige je Pol| rot
Ersatzmodul

DSM10-400
Fernmeldesignalisierung (FS)

Option DS14S-xxx Potentialfreier Wechsler
Einbaumaße

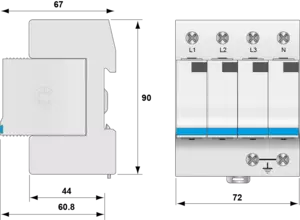

Siehe Maßbild
Gewicht

0.395 kg
Normkonform nach

IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5
Zulassungen

UL Recognized
thermische Trennvorrichtung

Intern
Fehlerstromschutzschalter

Typ „S“ oder zeitverzögert
