2-poliger Überspannungsschutz Typ 2 oder 3

DS215S-120
Artikelnummer 451611

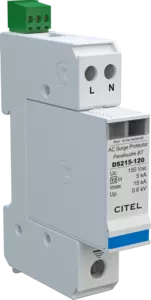

DS215S-120
  • Kompakter, 2-poliger Typ 3 Überspannungsschutz
  • Ableitfähigkeit pro Pol: In= 5 kA; Imax= 15 kA
  • Sichere Trennvorrichtung
  • Quer- / Längsspannungsschutz
  • Energetisch koordiniert
  • Steckbares Schutzmodul
  • Fernsignalisierung optional
  • Konform mit IEC 61643-11 / EN 61643-11 und UL1449 ed.5
Kontaktieren Sie uns
Die kompakten DS215 Typ 3 Überspannungsschutzableiter wurden entworfen um 1-phasige Systeme zu schützen. Sie sind mit einem steckbaren Schutzmodul ausgestattet und für die Montage auf Hutschienen ausgelegt. Die DS215 sind verfügbar für Versorgungsspannungen von 230V oder 120V und alle gängigen Netzformen (TN, TNC, TNS, TT). Die Schutzschaltung des DS215 besteht aus Hochleistungsvaristoren mit einer thermischen Trennvorrichtung und einer Fehlersignalisierung. Die Geräte sind optional mit Fernsignalisierung erhältlich.
Wählen Sie eine Rubrik :
SPD Typ
2 (oder 3)
Anwendung
z.B. 230/400
 120/208V
AC-Netzform
TNS or TNC or TT or IT
 TN
Nennspannung
 Un 120 Vac
Höchste Dauerspannung AC
Uc 150 Vac
max. Laststrom
 IL 20 A
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
 UT 180 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
 UT 230 Vac Sicheres Verhalten
Schutzleiterstrom -Leckstrom (CM) bei Uc
Ipe < 0.5 mA
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
 If Keiner
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
 In 5 kA
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax 15 kA
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Test klasse III : 1.2/50µs – 8/20µs
 Uoc 10 kV
Surge withstand IEEE C62.41.2
 10 kV
Anschlusspfade
 L/PE und N/PE
Schutzmodus
Schutzmodi- common und/oder differential
 CM
Schutzpegel bei 5 kA
Schutzpegel bei 5kA (8/20)µs
Up-5kA 0.6 kV
Schutzpegel CM/DM
bei In (8/20 µs)
 Up mc/md 0.6 kV
Kurzschlussfestigkeit
 Isccr 10 000 A
Technologie
 MOV
Ableiterkonfiguration
 1 Phase+N
Anschlussart
 Fahrstuhlklemme L/N:1,5-10mm² (16mm² ) PE:2,5-25mm² (35mm²)
Bauart
 Steckbare modulare Bauweise für Hutschienenmontage
Montage auf
 35 mm Hutschiene
Gehäusewerkstoff
 Thermoplastik UL94 V-0
Temperaturbereich
 Tu -40/+85°C
Schutzart
 IP20
Ausfallverhalten
 Trennung vom Netz; optische Anzeige
Fehlersignalisierung
 1 mechanische Anzeige je Pol rot
Ersatzmodul
 DSM215-120
Fernmeldesignalisierung (FS)
 Potentialfreier Wechsler
Einbaumaße
 Siehe Maßbild
Gewicht
 0.094 kg
Normkonform nach
 IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5
Zulassungen
 UL / CSA
thermische Trennvorrichtung
 Intern
Fehlerstromschutzschalter
 Typ „S“ oder zeitverzögert
Vorsicherung max.
 50 A (gL/gG)
