Energieversorgung
Überspannungsschutz Typ 2 (oder Typ 3)

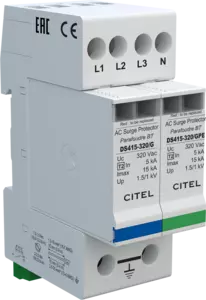

DS415S-320/G
Mehrpoliger Überspannungsschutz Typ 3
DS415S-320/G
Artikelnummer
451932
Kompakter 4-poliger Typ 3 Überspannungsschutz
Ableitfähigkeit pro Pol: In= 5 kA; Imax= 15 kA
Sichere Trennvorrichtung
Quer- / Längsspannungsschutz
Der kleinste steckbare Typ 3 Ableiter auf dem Markt (2TE)
Platzsparende Einbaubreite von 36 mm
Steckbare Schutzmodule
Fernsignalisierung optional
Erfüllt die Normen IEC 61643-11 und EN 61643-11
Datenblatt
Installationsblatt
Tender specifications
Kontaktieren Sie uns
Die Geräte der DS415 Serie sind Typ 3 Überspannungsschutzgeräte und werden zum Schutz vor Überspannung in 3-phasigen Netzen in Haupt- und Unterverteilungen eingesetzt. Die Geräte sind universell für TNS- und TT-Netze geeignet und dank sehr kompakter Ausführung nur 2 TE breit. Die Schutzschaltung des DS415 besteht aus der Kombination von Hochleistungsvaristoren und einer Gasgefüllten N-PE-Summenfunkenstrecke. Die Geräte sind standardmäßig mit einer thermischen Trennvorrichtung, optischen Fehleranzeige und optional mit Fernsignalisierung erhältlich. Die DS415 sind einfach und schnell auf handelsüblichen Hutschienen zu montieren und mit steckbaren Schutzmodulen ausgestattet.
Wählen Sie eine Rubrik :
Elektrische Eigenschaften
Mechanische Eigenschaften
Normen
Deconnector
Schemas
SPD Typ
2 (oder 3)
Anwendung
z.B. 230/400
AC-Stromversorgung
AC-Netzform
TNS or TNC or TT or IT
TT-TN
Nennspannung
Un
230 Vac
Höchste Dauerspannung AC
Uc
320 Vac
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
UT
335 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
UT
440 Vac Sicheres Verhalten
TOV-Spannung (N-PE) 200ms Charakteristik
TOV Fest oder Sicher
UT
1200 V/300A/200 ms Festigkeit
Schutzleiterstrom -Leckstrom (CM) bei Uc
Ipe
Keiner
Betriebsstrom - Leckstrom (DM) bei Uc
Betriebsstrom bei Uc
Ic
0.5 mA
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
If
Keiner
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
In
5 kA
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax
15 kA
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Test klasse III : 1.2/50µs – 8/20µs
Uoc
10 kV
Surge withstand IEEE C62.41.2
10 kV
Anschlusspfade
L/N und N/PE
Schutzmodus
Schutzmodi- common und/oder differential
CM / DM
Schutzpegel bei 5 kA
Schutzpegel bei 5kA (8/20)µs
Up-5kA
1.5/1 kV
Schutzpegel CM/DM
bei In (8/20 µs)
Up mc/md
1.5/1 kV
Kurzschlussfestigkeit
Isccr
10 000 A
Technologie
MOV
Ableiterkonfiguration
3-Phasen + N
Anschlussart
Fahrstuhlklemme L/N:1,5-10mm² (16mm² ) PE:2,5-25mm² (35mm²)
Bauart
Steckbare modulare Bauweise für Hutschienenmontage
Montage auf
35 mm Hutschiene
Gehäusewerkstoff
Thermoplastik UL94 V-0
Temperaturbereich
Tu
-40/+85°C
Schutzart
IP20
Ausfallverhalten
Trennung vom Netz; optische Anzeige
Fehlersignalisierung
1 mechanische Anzeige je Pol rot
Ersatzmodul
DSM415-320/G und DSM415-320/GPE
Fernmeldesignalisierung (FS)
Potentialfreier Wechsler
Einbaumaße
Siehe Maßbild
Normkonform nach
IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5
Zulassungen
thermische Trennvorrichtung
Intern
Fehlerstromschutzschalter
Typ „S“ oder zeitverzögert
×
Beschreibung:
Mehrpoliger Überspannungsschutz Typ 3
Normkonform nach:
IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5
Zulassungen:
EAC
Technologie:
MOV
Ableiterkonfiguration:
3-Phasen + N
Fernmeldesignalisierung (FS):
Potentialfreier Wechsler
SPD Typ :
2 (oder 3)
Anwendung:
AC-Stromversorgung
AC-Netzform:
TT-TN
Höchste Dauerspannung AC :
320 Vac
Schutzleiterstrom -Leckstrom (CM) bei Uc :
Keiner
max. Ableitstoßstrom :
15 kA
Kurzschlussfestigkeit:
10 000 A
CITEL
Reference:
DS415S-320/G
Artikelnummer:
451932
Oder gleichwertig
