Überspannungsschutz Typ 2
Part Number: 4629012125

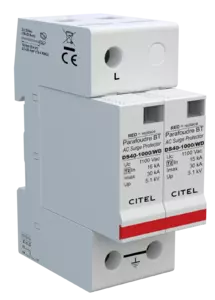

DS41-1000/WD
- Typ 2 Überspannungsschutz
- Ableitfähigkeit pro Pol bis zu: In= 15 kA; Imax= 30 kA
- Sichere Trennvorrichtung
- Steckbares Schutzmodul
- Fernsignalisierung optional
- Erfüllt die Normen IEC 61643-11 und EN 61643-11
Wählen Sie eine Rubrik :
DS41-1000/WD
Datenblatt|
SPD Typ
|
IEC | 2 |
|
Anwendung
|
1000 Vac |
|
|
Nennspannung
|
Un | 1000 Vac |
|
Höchste Dauerspannung AC
|
Uc | 1100 Vac |
|
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
|
UT | 1450 Vac Festikeit |
|
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
|
UT | 1900 Vac Sicheres Verhalten |
|
Schutzleiterstrom -Leckstrom (CM) bei Uc
|
Ipe | < 0.5 mA |
|
Betriebsstrom - Leckstrom (DM) bei Uc
Betriebsstrom bei Uc
|
Ic | 0.5 mA |
|
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
|
If | Keiner |
|
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
|
In | 15 kA |
|
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
|
Imax | 30 kA |
|
Anschlusspfade
|
L/PE |
|
|
Schutzmodus
Schutzmodi- common und/oder differential
|
CM |
|
|
Schutzpegel-
@ In (8/20µs)
|
Up | 5.1 kV |
|
Kurzschlussfestigkeit
|
Isccr | 25 000 A |
|
Technologie
|
MOV |
|
|
Ableiterkonfiguration
|
Einpolig |
|
|
Anschlussart
|
Fahrstuhlklemme 2,5-25 mm² (35mm²) / Kammschiene |
|
|
Bauart
|
Steckbare modulare Bauweise für Hutschienenmontage |
|
|
Montage auf
|
35 mm Hutschiene |
|
|
Gehäusewerkstoff
|
Thermoplastik UL94 V-0 |
|
|
Temperaturbereich
|
Tu | -40/+85°C |
|
Schutzart
|
IP20 |
|
|
Ausfallverhalten
|
Trennung vom Netz; optische Anzeige |
|
|
Fehlersignalisierung
|
1 mechanische Anzeige je Pol rot |
|
|
Ersatzmodul
|
DSM40-1000/WD |
|
|
Fernmeldesignalisierung (FS)
|
option DS41S-1000/WD : Potentialfreier Wechsler |
|
|
Einbaumaße
|
Siehe Maßbild |
|
Normkonform nach
|
IEC 61643-11 / DIN EN 61643-11 |
|
|
Zulassungen
|
|
thermische Trennvorrichtung
|
Intern |
|
|
Fehlerstromschutzschalter
|
Typ „S“ oder zeitverzögert |
|
|
Vorsicherung max.
|
max. 125 A (gL/gG) |
