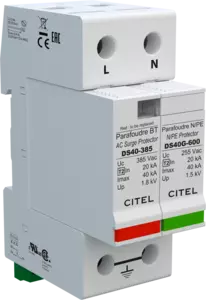

Mehrpoliger Überspannungsschutz Typ 2
Part Number: 461231
DS42S-385/G
Die Überspannungsschutzgeräte der DS40x Serie sind aufgrund ihrer Stoßstromableitfähigkeit als Typ 2 Ableiter klassifiziert und werden hauptsächlich in Unterverteilungen elektrischer Systeme in Gebieten mit mittlerem Blitzaufkommen eingesetzt, um alle gängigen Netzarten (1-polig, TN, TNC, TNS, TT) vor Überspannungen zu schützen.
Die Schutzschaltung des DS40x Serie besteht aus einer Kombination von Hochleistungsvarisatoren mit einer thermischen Trennvorrichtung, Fehleranzeige und optional mit Fernsignalisierung.
Der DS40x Serie ist für elektrische Systeme mit den unterschiedlichsten Betriebsspannungen verfügbar und für Hutschienenmontage geeignet. Das steckbare Schutzmodul erlaubt den schnellen und unkomplizierten Austausch im Fehlerfall.
Certificates
Datenblatt
|
SPD Typ
|
IEC | 2 |
|
Anwendung
|
AC-Stromversorgung |
|
|
AC-Netzform
|
TT-TN |
|
|
Nennspannung
|
Un | 230 Vac |
|
Höchste Dauerspannung AC
|
Uc | 440 Vac |
|
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
|
UT | 500 Vac Festigkeit |
|
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
|
UT | 650 Vac Sicheres Verhalten |
|
TOV-Spannung (N-PE) 200ms Charakteristik
TOV Fest oder Sicher
|
UT | 1200 V/300A/200 ms Festigkeit |
|
Schutzleiterstrom -Leckstrom (CM) bei Uc
|
Ipe | Keiner |
|
Betriebsstrom - Leckstrom (DM) bei Uc
Betriebsstrom bei Uc
|
Ic | 0.5 mA |
|
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
|
If | Keiner |
|
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
|
In | 20 kA |
|
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
|
Imax | 40 kA |
|
max. Gesamtableitstoßstrom (8/20)µs
Gesamtableitstoßstrom mit 1 x (8/20)µs
|
Imax Total | 40 kA |
|
Anschlusspfade
|
L/N und N/PE |
|
|
Schutzmodus
Schutzmodi- common und/oder differential
|
CM / DM |
|
|
Schutzpegel bei 5 kA
Schutzpegel bei 5kA (8/20)µs
|
Up-5kA | 0.9 kV |
|
Schutzpegel L/N
@ In (8/20µs)
|
Up L/N | 1.8 kV |
|
Schutzpegel N/PE
@ In (8/20µs)
|
Up N/PE | 1.5 kV |
|
Schutzpegel bei 10 kA
Schutzpegel bei 10kA (8/20)µs
|
Up-10kA | 1.1 kV |
|
Kurzschlussfestigkeit
|
Isccr | 25 000 A |
|
Technologie
|
GSG+MOV |
|
|
Ableiterkonfiguration
|
1 Phase+N |
|
|
Anschlussart
|
Fahrstuhlklemme 2,5-25 mm² (35mm²) / Kammschiene |
|
|
Bauart
|
Steckbare modulare Bauweise für Hutschienenmontage |
|
|
Montage auf
|
35 mm Hutschiene |
|
|
Gehäusewerkstoff
|
Thermoplastik UL94 V-0 |
|
|
Temperaturbereich
|
Tu | -40/+85°C |
|
Schutzart
|
IP20 |
|
|
Ausfallverhalten
|
Trennung vom Netz; optische Anzeige |
|
|
Fehlersignalisierung
|
1 mechanische Anzeige je Pol| rot |
|
|
Ersatzmodul
|
DSM40-385 und DSM40G-600 |
|
|
Fernmeldesignalisierung (FS)
|
Potentialfreier Wechsler, 250 Vac/0.5 A (AC) - 30 Vdc/3A (DC) |
|
|
Einbaumaße
|
Siehe Maßbild |
|
Normkonform nach
|
IEC 61643-11 / DIN EN 61643-11 |
|
|
Zulassungen
|
|
thermische Trennvorrichtung
|
Intern |
|
|
Fehlerstromschutzschalter
|
Typ „S“ oder zeitverzögert |
|
|
Vorsicherung max.
|
max. 125 A (gL/gG) |
