Kompakter, Mehrpoliger Überspannungsschutz Typ 2

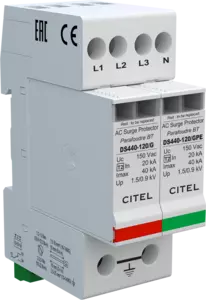

DS440S-120/G
Artikelnummer 311632
DS440S-120/G
  • Kompakter 4-poliger Typ 2 Überspannungsschutz
  • Ableitfähigkeit pro Pol: In= 20 kA; Imax= 40 kA
  • Sichere Trennvorrichtung
  • Quer- / Längsspannungsschutz
  • Der kleinste steckbare Typ 2 Ableiter auf dem Markt (2TE)
  • Steckbare Schutzmodule
  • Fernsignalisierung optional
  • Erfüllt die Normen IEC 61643-11 und EN 61643-11
  • Zugelassen nach UL1449 ed.5
Kontaktieren Sie uns
Die Geräte DS440 Serie sind Typ 2 Überspannungsschutzgeräte und werden zum Schutz vor Überspannung in 3-phasigen Netzen in Haupt- und Unterverteilungen eingesetzt. Die Geräte sind universell für TNS- und TT-Netze geeignet und dank sehr kompakter Ausführung nur 2 TE breit. Die Schutzschaltung des DS440 besteht aus der Kombination von Hochleistungsvaristoren mit einer Gasgefüllten N-PE-Summenfunkenstrecke. Die Geräte sind standardmäßig mit einer thermischen Trennvorrichtung, optischer Fehleranzeige und optional mit Fernsignalisierung erhältlich. Die DS440 sind einfach und schnell auf handelsüblichen Hutschienen zu montieren und mit steckbaren Schutzmodulen ausgestattet.
Wählen Sie eine Rubrik :
SPD Typ
2
Anwendung
z.B. 230/400
 120/208V
AC-Netzform
TNS or TNC or TT or IT
 TT-TN
Nennspannung
 Un 120 Vac
Höchste Dauerspannung AC
Uc 150 Vac
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
 UT 180 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
 UT 230 Vac Sicheres Verhalten
TOV-Spannung (N-PE) 200ms Charakteristik
TOV Fest oder Sicher
 UT 1200 V/300A/200 ms Festigkeit
Schutzleiterstrom -Leckstrom (CM) bei Uc
Ipe Keiner
Betriebsstrom - Leckstrom (DM) bei Uc
Betriebsstrom bei Uc
 Ic 0.5 mA
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
 If Keiner
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
 In 20 kA
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax 40 kA
Anschlusspfade
 L/N und N/PE
Schutzmodus
Schutzmodi- common und/oder differential
 CM / DM
Schutzpegel bei 5 kA
Schutzpegel bei 5kA (8/20)µs
Up-5kA 1.5/0.6 kV
Schutzpegel L/N
@ In (8/20µs)
 Up L/N 0.9 kV
Schutzpegel N/PE
@ In (8/20µs)
 Up N/PE 1.5 kV
Schutzpegel CM/DM
bei In (8/20 µs)
 Up mc/md 1.5/0.9 kV
Kurzschlussfestigkeit
 Isccr 10 000 A
Technologie
 MOV
Ableiterkonfiguration
 3-Phasen + N
Anschlussart
 Fahrstuhlklemme L/N:1,5-10mm² (16mm² ) PE:2,5-25mm² (35mm²)
Bauart
 Steckbare modulare Bauweise für Hutschienenmontage
Montage auf
 35 mm Hutschiene
Gehäusewerkstoff
 Thermoplastik UL94 V-0
Temperaturbereich
 Tu -40/+85°C
Schutzart
 IP20
Ausfallverhalten
 Trennung vom Netz; optische Anzeige
Fehlersignalisierung
 1 mechanische Anzeige je Pol rot
Ersatzmodul
 DSM440-120/G und DSM440-120/GPE
Fernmeldesignalisierung (FS)
 Potentialfreier Wechsler
Einbaumaße
 Siehe Maßbild
Normkonform nach
 IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5
Zulassungen
thermische Trennvorrichtung
 Intern
Fehlerstromschutzschalter
 Typ „S“ oder zeitverzögert
Vorsicherung max.
 max. 125 A (gL/gG)
