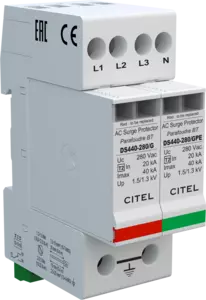

Mehrpoliger Überspannungsschutz Typ 2
DS440S-280/G
Artikelnummer: 311132
- Kompakter 4-poliger Typ 2 Überspannungsschutz
- Ableitfähigkeit pro Pol: In= 20 kA; Imax= 40 kA
- Sichere Trennvorrichtung
- Quer- / Längsspannungsschutz
- Der kleinste steckbare Typ 2 Ableiter auf dem Markt (2TE)
- Steckbare Schutzmodule
- Fernsignalisierung optional
- Erfüllt die Normen IEC 61643-11 und EN 61643-11
- Zugelassen nach UL1449 ed.3
Installationsblatt
Die Geräte DS440 Serie sind Typ 2 Überspannungsschutzgeräte und werden zum Schutz vor Überspannung in 3-phasigen Netzen in Haupt- und Unterverteilungen eingesetzt. Die Geräte sind universell für TNS- und TT-Netze geeignet und dank sehr kompakter Ausführung nur 2 TE breit. Die Schutzschaltung des DS440 besteht aus der Kombination von Hochleistungsvaristoren mit einer Gasgefüllten N-PE-Summenfunkenstrecke. Die Geräte sind standardmäßig mit einer thermischen Trennvorrichtung, optischer Fehleranzeige und optional mit Fernsignalisierung erhältlich. Die DS440 sind einfach und schnell auf handelsüblichen Hutschienen zu montieren und mit steckbaren Schutzmodulen ausgestattet.
Wählen Sie eine Rubrik :
| SPD Typ |
2 |
| Anwendung z.B. 230/400 |
AC-Stromversorgung |
| AC-Netzform TNS or TNC or TT or IT |
TT-TN |
| Nennspannung |
230 Vac |
| Höchste Dauerspannung AC |
280 Vac |
| TOV-Spannung (L-N) 5sec. Charakteristik TOV Fest |
335 Vac Festigkeit |
| TOV-Spannung (L-N) 120min. Charakteristik TOV Fest oder Sicher |
440 Vac Sicheres Verhalten |
| TOV-Spannung (N-PE) 200ms Charakteristik TOV Fest oder Sicher |
1200 V/300A/200 ms Festigkeit |
| Schutzleiterstrom -Leckstrom (CM) bei Uc ErdLleckstrom |
Keiner |
| Betriebsstrom - Leckstrom (DM) bei Uc Betriebsstrom bei Uc |
0.5 mA |
| Folgestrom Kurzschlussstrom nach dem Ableitvorgang |
Keiner |
| Nennableitstoßstrom (8/20) µs /Pol 15 Impulse mit In (8/20) µs |
20 kA |
| max. Ableitstoßstrom max. Ableitfähigkeit 8/20 µs pro Pol |
40 kA |
| Kurzschlussfestigkeit |
10000 A |
| Anschlusspfade |
L/N und N/PE |
| Schutzmodus Schutzmodi- common und/oder differential |
MC / MD |
@ In (8/20µs) |
1.5 kV |
| Schutzpegel CM/DM bei In (8/20 µs) |
1.5/1.3 kV |
| Schutzpegel bei 5 kA Schutzpegel bei 5kA (8/20)µs |
1.5/0.9 kV |
| Technologie | MOV |
| Ableiterkonfiguration | 3-Phasen + N |
| Anschlussart | Fahrstuhlklemme L/N:1,5-10mm² (16mm² ) PE:2,5-25mm² (35mm²) |
| Bauart |
Steckbare modulare Bauweise für Hutschienenmontage |
| Montage auf |
35 mm Hutschiene |
| Gehäusewerkstoff | Thermoplastik UL94-V0 |
| Temperaturbereich | -40/+85°C |
| Schutzart | IP20 |
| Ausfallverhalten | Trennung vom Netz; optische Anzeige |
| Fehlersignalisierung | 1 mechanische Anzeige je Pol rot |
| Ersatzmodul |
DSM440-280/G und DSM440-280/GPE |
| Fernmeldesignalisierung (FS) |
Potentialfreier Wechsler |
| Einbaumaße |
Siehe Maßbild |
| Zulassungen |
EAC |
| Normkonform nach |
IEC 61643-11 / DIN EN 61643-11 / UL1449 4ed. |
| Vorsicherung max. for DE max values regarding IEC , could be different from UTE /FR values e.g. DS40 Range 50A to vs. 125A |
max. 125 A (gL/gG) |
| thermische Trennvorrichtung | Intern |
| Fehlerstromschutzschalter | Typ „S“ oder zeitverzögert |
