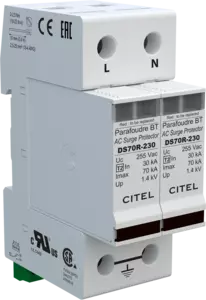

Mehrpoliger redundanter Überspannungsschutz Typ 2

DS72RS-230
Artikelnummer 491521
DS72RS-230
  • Typ 2 Überspannungsschutz
  • Ableitfähigkeit pro Pol: In= 30 kA; Imax= 70 kA
  • Sichere Trennvorrichtung
  • Energetisch koordiniert
  • Steckbares Schutzmodul
  • Fernsignalisierung serienmäßig
  • Erfüllt die Normen IEC 61643-11 und EN 61643-11
  • Zugelassen nach UL1449 ed.5

Die Überspannungsschutzgeräte der DS70x-Serie sind aufgrund ihrer Stoßstromableitfähigkeit als Typ 2 Ableiter klassifiziert und werden hauptsächlich in Unterverteilungen elektrischer Systeme in Gebieten mit mittlerem Blitzaufkommen eingesetzt, um alle gängigen Netzarten (1-polig, TN, TNC, TNS, TT) vor Überspannungen zu schützen. Die DS70x-Serie bietet eine extreme Sicherheit im Typ 2 Bereich, aufgrund seiner hohen Ableitfähigkeit und seiner Langlebigkeit. Die DS70x haben unter den gleichen Vorraussetzungen, eine deutlich höhere Lebensdauer wie der Standard Typ 2 Ableiter am Markt. Die Schutzschaltung der DS70x besteht aus einer Kombination von Hochleistungsvaristoren mit einer thermischen Trennvorrichtung und Fehleranzeige sowie optional mit Fernsignalisierung. Die DS70x-Serie hat als Besonderheit 2 redundante Schutzpfade. Selbst wenn ein Schutzpfad ausfällt ist der Schutz der Anlage gewährleistet. Gleichzeitig wird der Ausfall des ersten Schutzpfades signalisiert. Die DS70x-Serie ist in allen Variationen erhältlich. Von TN (2+0) bis hin zu TT (3+1) Version in Kombination mit dem DS70G.

Wählen Sie eine Rubrik :

SPD Typ
IEC

2

Anwendung
z.B. 230/400

AC-Stromversorgung

AC-Netzform
TNS or TNC or TT or IT

TN

Nennspannung
Un

230 Vac

Höchste Dauerspannung AC
Uc

255 Vac

TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
UT

335 Vac Festigkeit

TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
UT

440 Vac Sicheres Verhalten

Schutzleiterstrom -Leckstrom (CM) bei Uc
Ipe

< 2 mA

Betriebsstrom - Leckstrom (DM) bei Uc
Betriebsstrom bei Uc
Ic

< 1 mA

Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
If

Keiner

Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
In

30 kA

max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax

70 kA

max. Gesamtableitstoßstrom (8/20)µs
Gesamtableitstoßstrom mit 1 x (8/20)µs
Imax Total

140 kA

Anschlusspfade

L/PE und N/PE

Schutzmodus
Schutzmodi- common und/oder differential

CM

Schutzpegel bei 5 kA
Schutzpegel bei 5kA (8/20)µs
Up-5kA

0.9 kV

Schutzpegel N/PE
@ In (8/20µs)
Up N/PE

1.4 kV

Schutzpegel bei 10 kA
Schutzpegel bei 10kA (8/20)µs
Up-10kA

1 kV

Kurzschlussfestigkeit
Isccr

25 000 A

Technologie

MOV

Ableiterkonfiguration

1 Phase+N

Anschlussart

Fahrstuhlklemme 2,5-25 mm² (35mm²) / Kammschiene

Bauart

Steckbare modulare Bauweise für Hutschienenmontage

Montage auf

35 mm Hutschiene

Gehäusewerkstoff

Thermoplastik UL94 V-0

Temperaturbereich
Tu

-40/+85°C

Schutzart

IP20

Ausfallverhalten

Trennung vom Netz; optische Anzeige

Fehlersignalisierung

1 mechanische Anzeige je Pol rot

Ersatzmodul

DSM70R-230

Fernmeldesignalisierung (FS)

Potentialfreier Wechsler

Einbaumaße

Siehe Maßbild

Gewicht

0.212 kg

Normkonform nach

IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5

Zulassungen

UL Recognized

thermische Trennvorrichtung

Intern

Fehlerstromschutzschalter

Typ „S“ oder zeitverzögert

Vorsicherung max.

min. 160 A - max. 125 A (gL/gG)
