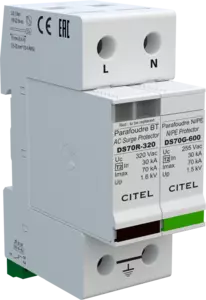

Mehrpoliger redundanter Überspannungsschutz Typ 2
DS72RS-320/G
Part Number: 491931
- Typ 2 Überspannungsschutz
- Ableitfähigkeit pro Pol: In= 30 kA; Imax= 70 kA
- Sichere Trennvorrichtung
- Energetisch koordiniert
- Steckbares Schutzmodul
- Fernsignalisierung serienmäßig
- Erfüllt die Normen IEC 61643-11 und EN 61643-11
- Zugelassen nach UL1449 ed.3
Die Überspannungsschutzgeräte der DS70x-Serie sind aufgrund ihrer Stoßstromableitfähigkeit als Typ 2 Ableiter klassifiziert und werden hauptsächlich in Unterverteilungen elektrischer Systeme in Gebieten mit mittlerem Blitzaufkommen eingesetzt, um alle gängigen Netzarten (1-polig, TN, TNC, TNS, TT) vor Überspannungen zu schützen.
Die DS70x-Serie bietet eine extreme Sicherheit im Typ 2 Bereich, aufgrund seiner hohen Ableitfähigkeit und seiner Langlebigkeit. Die DS70x haben unter den gleichen Vorraussetzungen, eine deutlich höhere Lebensdauer wie der Standard Typ 2 Ableiter am Markt. Die Schutzschaltung der DS70x besteht aus einer Kombination von Hochleistungsvaristoren mit einer thermischen Trennvorrichtung und Fehleranzeige sowie optional mit Fernsignalisierung.
Die DS70x-Serie hat als Besonderheit 2 redundante Schutzpfade. Selbst wenn ein Schutzpfad ausfällt ist der Schutz der Anlage gewährleistet. Gleichzeitig wird der Ausfall des ersten Schutzpfades signalisiert.
Die DS70x-Serie ist in allen Variationen erhältlich. Von TN (2+0) bis hin zu TT (3+1) Version in Kombination mit dem DS70G.
Wählen Sie eine Rubrik :
SPD Typ | 2 | |
Anwendung | AC-Stromversorgung | |
AC-Netzform | TT | |
Nennspannung | Un | 230 Vac |
Höchste Dauerspannung AC | Uc | 320 Vac |
TOV-Spannung (L-N) 5sec. Charakteristik | UT | 335 Vac Festigkeit |
TOV-Spannung (L-N) 120min. Charakteristik | UT | 440 Vac Sicheres Verhalten |
TOV-Spannung (N-PE) 200ms Charakteristik | UT | 1200 V/300A/200 ms Festigkeit |
Schutzleiterstrom -Leckstrom (CM) bei Uc | Ipe | Keiner |
Betriebsstrom - Leckstrom (DM) bei Uc | Ic | < 1 mA |
Folgestrom | If | Keiner |
Nennableitstoßstrom (8/20) µs /Pol | In | 30 kA |
max. Ableitstoßstrom | Imax | 70 kA |
max. Gesamtableitstoßstrom (8/20)µs | Imax Total | 70 kA |
Anschlusspfade | L/N und N/PE | |
Schutzmodus | MC / MD | |
Schutzpegel bei 5 kA | Up-5kA | 1 kV |
Schutzpegel L/N | Up L/N | 1.6 kV |
Schutzpegel bei 10 kA | Up-10kA | 1.1 kV |
Kurzschlussfestigkeit | Isccr | 25000 A |
Technologie | MOV | |
Ableiterkonfiguration | 1 Phase+N | |
Anschlussart | Fahrstuhlklemme 2,5-25 mm² (35mm²) / Kammschiene | |
Bauart | Steckbare modulare Bauweise für Hutschienenmontage | |
Montage auf | 35 mm Hutschiene | |
Gehäusewerkstoff | Thermoplastik UL94 V-0 | |
Temperaturbereich | Tu | -40/+85°C |
Schutzart | IP20 | |
Ausfallverhalten | Trennung vom Netz; optische Anzeige | |
Fehlersignalisierung | 1 mechanische Anzeige je Pol rot | |
Ersatzmodul | DSM70R-320 und DSM70G-600 | |
Fernmeldesignalisierung (FS) | Potentialfreier Wechsler | |
Einbaumaße | Siehe Maßbild |
Normkonform nach | IEC 61643-11 / DIN EN 61643-11 / UL1449 4ed. | |
Zulassungen | UL / EAC / TUV |
thermische Trennvorrichtung | Intern | |
Fehlerstromschutzschalter | Typ „S“ oder zeitverzögert | |
Vorsicherung max. | min. 160 A - max. 125 A (gL/gG) |
