Energieversorgung
Überspannungsschutz Typ 2

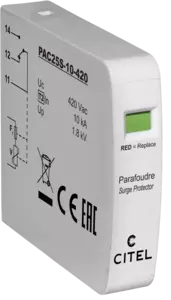

PAC25S-10-420
AC-Kombiableiter Typ 2
PAC25S-10-420
Artikelnummer
8711201
AC Überspannungsschutz Typ 2
Zur Montage auf PCB
Ableitfähigkeit pro Pol: In 10 kA (8/20 μs); Imax: 25 kA (8/20µs)
MOV-Technologie
Sichere Trennvorrichtung
Fernsignalisierung
Erfüllt die Normen IEC 61643-11 und EN 61643-11
Datenblatt
Installationsblatt
Tender specifications
Kontaktieren Sie uns
Wählen Sie eine Rubrik :
PAC25S-10-150
PAC25S-10-275
PAC40GS-10-275
PAC40S-10-275
PAC40S-10-420
Elektrische Eigenschaften
Mechanische Eigenschaften
Normen
Deconnector
Schemas
SPD Typ
2
Höchste Dauerspannung AC
Uc
420 Vac
Betriebsstrom - Leckstrom (DM) bei Uc
Betriebsstrom bei Uc
Ic
< 0.1 mA
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
In
10 kA
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax
25 kA
Schutzpegel-
@ In (8/20µs)
Up
1.8 kV
Kurzschlussfestigkeit
Isccr
25 000 A
Montage auf
Leiterplatte
Gehäusewerkstoff
Thermoplastik UL94 V-0
Temperaturbereich
Tu
-40/+85°C
Schutzart
IP20
Fehlersignalisierung
1 mechanische Anzeige je Pol rot
Fernmeldesignalisierung (FS)
Potentialfreier Wechsler
Einbaumaße
9.6 mm
Gewicht
0.020 kg
Gewicht
0.034 kg
Normkonform nach
IEC 61643-11 / DIN EN 61643-11
thermische Trennvorrichtung
Intern
×
Beschreibung:
AC-Kombiableiter Typ 2
Normkonform nach:
IEC 61643-11 / DIN EN 61643-11
Fernmeldesignalisierung (FS):
Potentialfreier Wechsler
SPD Typ :
2
Höchste Dauerspannung AC :
420 Vac
max. Ableitstoßstrom :
25 kA
Schutzpegel-:
1.8 kV
Kurzschlussfestigkeit:
25 000 A
CITEL
Reference:
PAC25S-10-420
Artikelnummer:
8711201
Oder gleichwertig
