Überspannungsschutz für HF-Anwendungen - 6 GHz
P8AX09-6G-SMA/FF
Artikelnummer: 68511
- HF-Coax Überspannungsschutz
- 6 GHz
- 70 W
- Niedrige Einfügedämpfung
- Austauschbarer Gasableiter
- DC-pass
- Bi-direktional
DatenblattDie Überspannungsschutzgeräte der P8AX-6G Serie sind für den Schutz von Multi-Point-Radios, Backhaul-Brücken, Antennen-, Mikrowellen- und Breitband-Anwendungen gegen Blitzschlag und Transienten entwickelt worden. Sie bilden die erste Schutzstufe für sensible Ausrüstung und können mehrfach ableiten. Die P8AX-6G Serie ist mit austauschbaren Gasableitern ausgestattet, ist Wasserdicht (IP65) und ist mir drei verschiedenen Erdungsmethoden erhältlich: M6 Erdungsschraube, Bulkhead oder Montageplatte.
Wählen Sie eine Rubrik :
| max. Laststrom |
10 A |
| max. Frequenzbereich |
7 GHz |
| Einfügungsdämpfung |
< 0.3dB |
| Betriebsstrom - Leckstrom (DM) bei Uc Betriebsstrom bei Uc |
Keiner |
| max. Ableitstoßstrom max. Ableitfähigkeit 8/20 µs pro Pol |
20 kA |
| Schutzmodus Schutzmodi- common und/oder differential |
MC |
| Schutzpegel- @ In (8/20µs) |
< 1100 V |
| D1 Blitzstoßstrom 2x 10/350 µs Impuls |
1 kA |
| C2 Nennableitstoßstrom 10x 8/20 µs Impulse |
5 kA |
| Impedanz | 50 ohms |
| max. HF-Leistung | 70 W |
| Rückflussdämpfung | > 18 dB |
| VSWR | <1.3:1 |
| DC Pass | True |
| Isolationswiderstand | ≥10 GOhms |
| Technologie | Gasableiter |
| Anschlussart | SMA weiblich/weiblich (Eingang/Ausgang) |
| Montage auf | Bulkhead |
| Gehäusewerkstoff | Messing/Oberflächenbeschichtung Cu-Zn-Sn |
| Temperaturbereich | -40/+85°C |
| Schutzart | IP66 |
| Verwendung im Außenbereich |
Ja |
| Ausfallverhalten | Kurzschluss |
| Fehlersignalisierung | Unterbrechung der Übertragung |
| Ersatzmodul |
2 x BA HF - 90/20 |

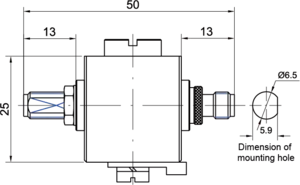

| Fernmeldesignalisierung (FS) | keiner |
| Einbaumaße |
Siehe Maßbild |
| Kontaktmaterial | Bronze/Oberfläche Au-Ag |
| Isolations-Material | PTFE |
| RoHS-Konformität |
Ja |
| Normkonform nach | IEC 61643-21 / DIN EN 61643-21 / UL497C / UL497E |
