19" Patch Panel Überspannungsschutz
PL24-CAT6
Part Number: 581515
- Einsatz in Gigabit Ethernet Netzwerken
- Geschirmte Anschlüsse (RJ45)
- CAT6
- Multiline Ausführung für 19’’-Patchpanel Schutz
- Optimaler Schutzpegel für Netzwerkanwendungen
- Alle 8 Adern je Eingang geschützt
- Erfüllt die Norm IEC 61643-2, C2
Datenblatt
Die PLx-CAT6 sind Überspannungsschutzgeräte im 19' Format und bieten Schutz gegen Blitz- und Überspannungen für empfindliche Schnittstellen, welche in einem Gigabit Ethernet Netzwerk angeschlossen sind.

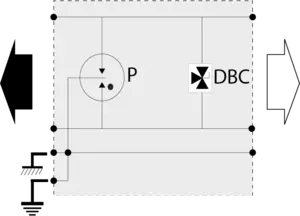

Die Schutzschaltung besteht aus einer hocheffizienten Kombination von 3-poligen Gasableitern und Kapazitätsarmen Dioden. Die Schutzbausteine werden über Standard RJ45-Stecker angeschlossen. Mit dem PL24-CAT6 können bis zu 24 Ports geschützt werden. Das 19’’ Format ermöglicht einen einfachen Einbau in alle Standard 19’’ Schränke.
| Anwendung | Gigabit Ethernet, Cat.6 | |
| Nennspannung | Un | 5 Vdc |
| Höchste Dauerspannung DC | Uc | 8 Vdc |
| max. Frequenzbereich | f max. | 250 MHz |
| max. Datenübertragungsrate | 1000 Mbps | |
| Einfügungsdämpfung | < 1 dB | |
| max. Laststrom | IL | 1000 mA |
| C3 Schutzpegel L/L | Up | 20 V |
| max. Kapazität | C | < 25 pF |
| D1 Blitzstoßstrom | Iimp | 500 A |
| C2 Nennableitstoßstrom Ader/Ader | In L/L | 500 A |
| C2 Nennableitstoßstrom Ader/Erde | In L/PE | 2000 A |
| Technologie | GDT + kapazitätsarmes Diodennetzwerk | |
| Ableiterkonfiguration | 24 Ports je 8 Adern | |
| Anschlussart | RJ45 geschirmt weiblich/weiblich (Eingang/Ausgang) | |
| Bauart | Rack 19' | |
| Montage auf | 19' Technik | |
| Gehäusewerkstoff | Aluminium | |
| Temperaturbereich | Tu | -40/+85°C |
| Schutzart | IP20 | |
| Ausfallverhalten | Kurzschluss | |
| Fehlersignalisierung | Unterbrechung der Übertragung | |
| Ersatzmodul | 12-port PCB | |
| Fernmeldesignalisierung (FS) | keiner | |
| Pinbelegung | (1-2)(3-6)(4-5)(7-8) | |
| Einbaumaße | Siehe Maßbild |
| Normkonform nach | IEC 61643-21 / DIN EN 61643-21 / UL497 B / IEEE 802-3ab |
