Informationstechnik
Überspannungsschutz für Ethernet mit POE
CRMJ8-POE-C6A
Gigabit POE Überspannungsschutz für den Außenbereich
CRMJ8-POE-C6A
Artikelnummer
581542
Überspannungsableiter POE ++ kompatibel
Kategorie 6A kompatibel
RJ45-Steckverbinder
Anwendung im Freien: IP66 (NEMA 4/4X)
Entspricht IEC 61643-21, NF EN 61643-21.
UL497B zertifiziert
Datenblatt
E184939-20060721-CertificateofCompliance.pdf
Installationsblatt
Tender specifications
Kontaktieren Sie uns
Die CRMJ8-POE-Serie wurde entwickelt, um empfindliche Komponenten innerhalb eines informationstechnischen Netzwerkes vor Überspannungen zu schützen. Für Power over Ethernet Netzwerke (PoE) ist der CRMJ8–POE die passende Lösung. Die CRMJ8-POE-Serie ist durch das Gehäuse mit seinen hohen Schutzarten (IP66) gerade für Außenanwendungen hervorragend geeignet. Die 2-stufige Schutzschaltung aus CITEL-Gasableitern und schnell ansprechenden, kapazitätsarmen Dioden stellt den Schutz, sowohl vor energiereichen, als auch bei schnellen Überspannungsimpulsen sicher. Der Anschluss erfolgt einfach über RJ45 Buchsen.
Wählen Sie eine Rubrik :
CRMJ8-POE-C6A
CWMJ8-POE-C6A
LAN-10G-POE-G-C
Elektrische Eigenschaften
Mechanische Eigenschaften
Normen
Schemas
Anwendung
z.B. 230/400
10Gigabit Ethernet, POE++
Schutzarten (Netzwerk)
CM / DM (common mode / differential mode)
CM / DM (common mode / differential mode)
Estándar de transmisión
IEEE 802.3bt
0 - 3
Höchste Dauerspannung DC
Uc
8 Vdc
Höchste Dauerspannung (POE)
Uc
60 Vdc
max. Frequenzbereich
f max.
500 MHz
max. Datenübertragungsrate
10 Gbps
max. Laststrom @25°C
IL
2 A
Max. POE-Leistung (4PPOE)
90 W
Max. Ableitstoßstrom
Max. Ableitfähigkeit @ 8/20 µs (Signal/Erde)
Imax
2 kA
max. Ableitstoßstrom
Imax Total
16 kA
C3 Schutzpegel L/L
Up
< 20 V
C3 Schutzpegel L/PE
Up
< 700 V
C3 Schutzpegel L/L
Up
< 70 V
D1 Blitzstoßstrom
Iimp
500 A
In
1kV / 500A
In
200 V / 100 A
C2 Nennableitstoßstrom Ader/Erde
In
4 kV / 2 kA
Serienwiderstand (± 10%)
~ 0 ohms
Kapazität
@1MHz
C
< 5 pF
Technologie
GDT+ kapazitätsarmes Diodennetzwerk
Ableiterkonfiguration
8 Adern + Schirm
Anschlussart
RJ45 geschirmt weiblich/weiblich (Eingang/Ausgang)
Bauart
Kunstoffgehäuse zur Wandmontage
Montage auf
Wandmontage
Gehäusewerkstoff
Metall
Temperaturbereich
Tu
-40/+85°C
Schutzart
IP66 (NEMA 4/4X)
Verwendung im Außenbereich
Ja
Ausfallverhalten
Kurzschluss und Stromkreisunterbrechung + Reset bei Überlastung
Pinbelegung
(1-2)(3-6)(4-5)(7-8)

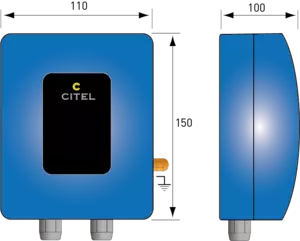

Einbaumaße
Siehe Maßbild
Gewicht
0.5 kg / 1.1 lbs
Normkonform nach
IEC 61643-21 / DIN EN 61643-21 / UL497B / IEEE 802.3af/3at/3bt, ANSI/TIA-568-c.1
Zulassungen
UL 497B
×
Beschreibung:
Gigabit POE Überspannungsschutz für den Außenbereich
Normkonform nach:
IEC 61643-21 / DIN EN 61643-21 / UL497B / IEEE 802.3af/3at/3bt, ANSI/TIA-568-c.1
Zulassungen:
UL 497B
Technologie:
GDT+ kapazitätsarmes Diodennetzwerk
Ableiterkonfiguration:
8 Adern + Schirm
Anwendung:
10Gigabit Ethernet, POE++
Estándar de transmisión:
IEEE 802.3bt
:
0 - 3
Höchste Dauerspannung DC:
8 Vdc
CITEL
Reference:
CRMJ8-POE-C6A
Artikelnummer:
581542
Oder gleichwertig
