Überspannungsschutz für Video-Sicherheitstechnik

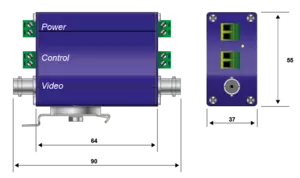

Part Number: 420403
MSP-VM12
- Kombiniertes Schutzgerät für Stromversorgungs-, Video- und Daten- bzw. Steuerstromkreise für Kameras
- Ansprechendes und robustes Metallgehäuse
- Anschluss des Videosignals über BNC-Schnittstelle sowie Spannungsversorgung und Datenleitung über Schraubkontakte Für 230 Vac / 12 Vdc / 24 Vdc erhältlich Optische Betriebsanzeige

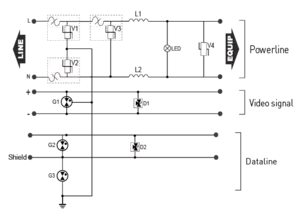

Die MSP-VMxx Serie schützt Überwachungskameras vor Überspannungen. In diesem Überspannungsschutzgerät vereinen sich der Schutz der Spannungsversorgung, des Videosignals und der Datenübertragung. Die Schutzschaltung besteht aus einer hoch effizienten Kombination von Überspannungsgasableitern und einer Diodenkaskade. Die Schutzbausteine werden über BNC-Anschluss und Schraubklemmen angeschlossen. Der MSP schützt auch Kameras bei Manipulationsversuchen die mittels Elektroschocker etc. sensible Bereiche überwachen sollen. Dies kann wichtig sein wenn Kameras nicht ausfallen dürfen, wie z.B. in der Justizvollzugsanstallt, Stadien, Banken, Krankenhäusern oder auch im öffentlichen Bereich wie z.B. U-Bahn, Flughäfen etc.
Certificates
Datenblatt
|
SPD Typ
|
IEC | 2+3 |
|
Anwendung
|
12 Vac/Vdc |
|
|
Anwendung
|
Video-Signal |
|
|
Anwendung
|
0-5V Signal / 1 Doppelader |
|
|
Nennspannung
|
Un | 12 Vac/Vdc |
|
Höchste Dauerspannung DC
|
Uc | 6 Vdc |
|
Höchste Dauerspannung DC
|
Uc | 8 Vdc |
|
Höchste Dauerspannung DC
|
Uc | 15 Vac/Vdc |
|
max. Frequenzbereich
|
f max. | 16 Mhz |
|
max. Frequenzbereich
|
f max. | 100 Mhz |
|
Einfügungsdämpfung
|
< 1dB |
|
|
Einfügungsdämpfung
|
< 1dB |
|
|
Einfügungsdämpfung
|
< 0.1 dB |
|
|
max. Laststrom @25°C
|
IL | 5 A |
|
max. Laststrom @25°C
|
IL | 300 mA |
|
Betriebsstrom - Leckstrom (DM) bei Uc
Betriebsstrom bei Uc
|
Ic | Keiner |
|
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
|
In | 2.5 kA |
|
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
|
In | 5 kA |
|
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
|
Imax | 5 kA |
|
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
|
Imax | 10 kA |
|
C2 Nennableitstoßstrom
10x 8/20 µs Impulse
|
In | 2.5 kA |
|
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Test klasse III : 1.2/50µs – 8/20µs
|
Uoc | 10 kV / 5 kA |
|
Schutzmodus
Schutzmodi- common und/oder differential
|
CM / DM |
|
|
Schutzpegel-
@ In (8/20µs)
|
Up | 0.22 kV |
|
Schutzpegel-
@ In (8/20µs)
|
Up | 20 V |
|
Schutzpegel-
@ In (8/20µs)
|
Up | 20 V |
|
C3 Schutzpegel L/L
C3 (10/1000μs), 300 Impulse @10 A, (Ader/Ader)
|
Up | 20 V |
|
C3 Schutzpegel L/PE
C3 (10/1000μs), 300 Impulse @10 A, (Ader/Erde)
|
Up | 20 V |
|
Schutzpegel L/N
@ In (8/20µs)
|
Up L/N | 0.22 kV |
|
Schutzpegel L/PE
@ In (8/20µs)
|
Up L/PE | 0.22 kV |
|
Technologie
|
GSG+MOV |
|
|
Anschlussart
|
Fahrstuhlklemme 2,5-25 mm² (35mm²) / Kammschiene |
|
|
Bauart
|
Gehäuse zur Wand- oder Hutschienenmontage |
|
|
Montage auf
|
Wand- oder Hutschienenmontage |
|
|
Gehäusewerkstoff
|
eloxiertes Aluminium |
|
|
Temperaturbereich
|
Tu | -40/+85°C |
|
Schutzart
|
IP20 |
|
|
Ausfallverhalten
|
Trennung vom Netz mit Stromkreistrennung; LED aus |
|
|
Fehlersignalisierung
|
Stromkreistrennung und LED aus |
|
|
Spannungs- oder Betriebszustandsanzeige
|
Grüne LED an |
|
|
Einbaumaße
|
Siehe Maßbild |
|
Normkonform nach
|
IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5 |
|
thermische Trennvorrichtung
|
Intern |
