Informationstechnik
Überspannungsschutz für Video-Sicherheitstechnik
MSP-VM12-2P
Überspannungsschutz für Video-Sicherheitstechnik
MSP-VM12-2P
Part Number:
420433
Kombiniertes Schutzgerät für Stromversorgungs-, Video- und Daten- bzw. Steuerstromkreise für Kameras
Ansprechendes und robustes Metallgehäuse
BNC-Schnittstelle für das Videosignal
Anschluss der Spannungsversorgung und Datenleitung über Schraubkontakte
Für 230 Vac und 120 Vac oder 12 Vdc und 24 Vdc erhältlich
Optische Betriebsanzeige
Datenblatt
Installationsblatt
Tender specifications
Kontaktieren Sie uns

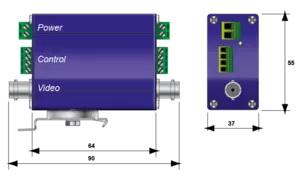

Die MSP-VMxx/R Serie schützt Überwachungskameras vor Überspannungen. In diesem Überspannungsschutzgerät vereinen sich der Schutz der Spannungsversorgung, des Videosignals und der Datenübertragung. Die Schutzschaltung besteht aus einer hoch effizienten Kombination von Überspannungsgasableitern und einer Diodenkaskade. Die Schutzbausteine werden über BNC-Schnittstelle und Schraubklemmen angeschlossen. Der MSP schützt auch Kameras bei Manipulationsversuchen die mittels Elektroschocker etc. sensible Bereiche überwachen sollen. Dies kann wichtig sein wenn Kameras nicht ausfallen dürfen, wie z.B. in der Justizvollzugsanstallt, Stadien, Banken, Krankenhäusern oder auch im öffentlichen Bereich wie z.B. U-Bahn, Flughäfen etc.
Wählen Sie eine Rubrik :
MSP-VM12-2P
MSP-VM230-2P
MSP-VM24-2P
Elektrische Eigenschaften
Mechanische Eigenschaften
Normen
Schemas
Anwendung
0-5V Signal / 2 Doppeladern
Anwendung
Video-Signal
Anwendung
12 Vac/Vdc
AC-Netzform
TT-TN
Höchste Dauerspannung DC
Uc
8 Vdc
Höchste Dauerspannung DC
Uc
15 Vac/Vdc
Höchste Dauerspannung DC
Uc
6 Vdc
max. Frequenzbereich
f max.
16 MHz
max. Frequenzbereich
f max.
16 MHz
max. Frequenzbereich
f max.
16 MHz
Einfügungsdämpfung
< 1dB
Einfügungsdämpfung
< 1dB
Einfügungsdämpfung
< 1dB
max. Laststrom
IL
5 A
max. Laststrom
IL
300 mA
max. Laststrom
IL
300 mA
Betriebsstrom - Leckstrom (DM) bei Uc
Ic
Keiner
Betriebsstrom - Leckstrom (DM) bei Uc
Ic
Keiner
Betriebsstrom - Leckstrom (DM) bei Uc
Ic
Keiner
Nennableitstoßstrom (8/20) µs /Pol
In
2.5 kA
Nennableitstoßstrom (8/20) µs /Pol
In
5 kA
Nennableitstoßstrom (8/20) µs /Pol
In
5 kA
max. Ableitstoßstrom
Imax
10 kA
max. Ableitstoßstrom
Imax
10 kA
max. Ableitstoßstrom
Imax
5 kA
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Uoc
10 kV / 5 kA
Schutzmodus
CM / DM
Schutzpegel-
Up
0.22 kV
Schutzpegel-
Up
20 V
Schutzpegel-
Up
20 V
C3 Schutzpegel L/L
Up
0.22 kV
Technologie
GSG+MOV
Anschlussart
Schraubklemme 1.5-2.5 mm²
Bauart
Gehäuse zur Wand- oder Hutschienenmontage
Montage auf
Wand- oder Hutschienenmontage
Gehäusewerkstoff
eloxiertes Aluminium
Temperaturbereich
Tu
-40/+85°C
Schutzart
IP20
Ausfallverhalten
Trennung vom Netz mit Stromkreistrennung; LED aus
Fehlersignalisierung
Stromkreistrennung und LED aus
Einbaumaße
Siehe Maßbild
Normkonform nach
IEC 61643-21 / DIN EN 61643-21
×
