Überspannungsschutz und Schutz gegen Elektrostatische Aufladungen an Schutzklasse II Betriebsmitteln wie z.B. SK II Leuchten
Part Number: 832217
MLPC2-230L-R/ESP2

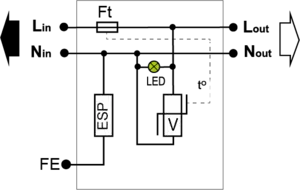

- Kompakter Typ 2+3 Überspannungsschutz (L-N)
- Schutz gegen elektrostatische Aufladungen integriert
- Für SKII Betriebsmittel geeignet
- Einfache Montage
- Anschluss über Federkraftkontakte
- Statussignalisierung
- Gerät Defekt - Trennung vom Netz und Stromkreistrennung
- Erfüllt die Normen EN 61643-11
- Besonders gut geeignet für Endstromkreise: z.B. LED-Beleuchtung mit Schutzklasse II
- Funktionserdung
- Verbesserte Koordination zu nachgeschalteten Schutzkomponenten wie z.B. Varistoren in LED-Treibern
Certificates
Datenblatt
|
SPD Typ
|
IEC | 2+3 |
|
Anwendung
|
220 - 240 Vac |
|
|
AC-Netzform
|
TT-TN |
|
|
Höchste Dauerspannung AC
|
Uc | 320 Vac |
|
max. Laststrom @25°C
|
IL | 5 A |
|
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
|
UT | 335 Vac Festigkeit |
|
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
|
UT | 440 Vac Sicheres Verhalten |
|
Schutzleiterstrom -Leckstrom (CM) bei Uc
|
Ipe | Keiner |
|
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
|
In | 5 kA |
|
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
|
Imax | 10 kA |
|
max. Gesamtableitstoßstrom (8/20)µs
Gesamtableitstoßstrom mit 1 x (8/20)µs
|
Imax Total | 20 kA |
|
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Test klasse III : 1.2/50µs – 8/20µs
|
Uoc | 10 kV |
|
Surge withstand IEEE C62.41.2
|
10 kV / 10 kA |
|
|
Schutzpegel-
@ In (8/20µs)
|
Up | 1.5 kV |
|
Kurzschlussfestigkeit
|
Isccr | 10 000 A |
|
Schutzpegel Elekrostatik
|
Uesp |
|
|
Schutzmodus Elektrostatik
|
N/Funktionserde |
|
Anschlussart
|
Federkraftklemme max. 2,5 mm² |
|
|
Montage auf
|
Trägerrahmen zur Wandmontage |
|
|
Gehäusewerkstoff
|
Thermoplastik UL94 V-0 |
|
|
Temperaturbereich
|
Tu | -40/+85°C |
|
Schutzart
|
IP20 |
|
|
Ausfallverhalten
|
Trennung vom Netz mit Stromkreistrennung; LED aus |
|
|
Fehlersignalisierung
|
Stromkreistrennung und LED aus |
|
|
Spannungs- oder Betriebszustandsanzeige
|
Grüne LED an |
|
|
Einbaumaße
|
Siehe Maßbild |
|
Normkonform nach
|
IEC 61643-11 / DIN EN 61643-11 |
|
thermische Trennvorrichtung
|
Intern |
|
|
Fehlerstromschutzschalter
|
Typ „S“ oder zeitverzögert |
