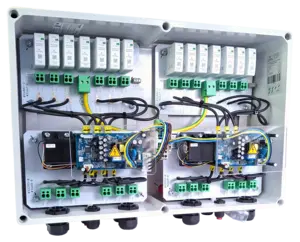

PV-DC-Generatoranschlußkasten
Part Number: 157650
FWS6.K2x10.K2x10
- Feuerwehrschalter für 6 MPP-Tracker / 2 Strings
- Überspannungsschutz integriert (PV-DC Typ 1+2 / AC Typ 2+3)
- Schutzart IP65
- Anschluss über Federkraftklemmen
- Manuelle Abschaltung mittels Notschalter
- Automatische Abschaltung bei Netzunterbrechung
- Automatische Wiedereinschaltung bei Netzwiederherstellung
- Fernmeldesignalisierung (nur Überspannungsschutz)
Mit dem Feuerwehrschalter FWS6 bietet CITEL eine Lösung, um Photovoltaik-Anlagen sicher im Brandfall abzuschalten. Des weiteren schützt der integrierte Überspannungsschutz vom Typ 1+2 die Photovoltaikanlage gegen die Auswirkungen von Blitz- und Überspannungen. Der FWS6 ist für den Schutz von 6 MPP-Trackern und der Bemessungsspannung Un: 1000 Vdc ausgelegt.
Datenblatt
Installation Manual|
SPD Typ
|
IEC | PV-DC Typ 1+2 und AC Typ 2+3 |
|
Anwendung
|
Photovoltaik 1000 Vdc |
|
|
Nennspannung DC
|
Un-dc | 1000 Vdc |
|
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
|
In | 20 kA |
|
Blitzstoßstrom (10/350)µs /Pol
max . Blitzableitfähigkeit pro Pol (10/350)µs
|
Iimp | 5 kA |
|
Gesamt- Blitzstoßstrom (10/350)µs
Gesamtblitzstromableitfähigkeit 1x (10/350)µs
|
Itotal | 10 kA |
|
Kurzschlussfestigkeit PV
|
Iscpv | 15 000 A |
|
Bemessungsisolationsspannung
|
Ui | 1500 Vdc |
|
Bemessungsstrom
|
InA | 6x 2x 20 A |
|
Bemessungsstrangstrom
|
InC | 6x 50 A |
|
Steuerspannung (Schalter)
|
100 Vac - 270 Vac 50/60Hz |
|
Schutzart
|
IP65 |
|
|
Fernmeldesignalisierung (FS)
|
Potentialfreier Wechsler |
|
|
Schaltleistung max.
|
250 V / 0.5 A (AC) / 30 V / 3 A (DC) |
|
|
Eingang / je MPPT
|
Federkraftklemmen / 2x 6-10mm² |
|
|
Ausgang / je MPPT
|
Federkraftklemmen / 2x 6-10mm² |
|
|
Erdanschlussklemme
|
Schraubklemme max. 16mm² |
|
|
Kabeleinführung
|
M32 mit MFD (Ø 6mm) |
|
|
Gehäusematerial
|
UV- und Ozonbeständiges, Glasfaserverstärktes Polycarbonat mit halbtransparenten Deckel |
|
|
Abmaße
|
BxHxT (mm): 540 x 360 x 184 |
|
|
Umgebungstemperaturen
|
-20°C bis +40°C |
|
|
Luftfeuchtigkeit
|
95% (nicht kondensierend) |
|
|
Schutzklasse
|
SK II |
|
|
Schlagfestigkeit
|
IK 10 |
|
|
Druckausgleichelement
|
Vorhanden |
|
Normkonform nach
|
EN 61439-1 / EN 61439-2 / IEC 60364-7-712:2017-04 |
