PV-DC-Generatoranschlußkasten

GAK2.K2x10.K1x10.DP40-1-XS
Artikelnummer 157206
GAK2.K2x10.K1x10.DP40-1-XS
  • Generatoranschlußkasten für 2 MPP-Tracker / 2 Strings
  • Überspannungsschutz integriert (Typ 2+3 - DPVN40C-21Y-1200)
  • Schutzart IP65
  • Anschluß über Federkraftklemmen

Mit den Generatoranschlußkästen der GAK2-XS-Serie bietet CITEL eine Lösung um Photovoltaikanlagen gegen die Auswirkungen von Blitz- und Überspannungen zu schützen. Die GAK2-XS-Serie ist für den Schutz von 2 MPP-Tracker und maximalen Systemspannungen (Ucpv) bis 1200 Vdc ausgelegt. Je nach Konfiguration sind die GAK2-XS optimiert für PV-Anlagen auf Gebäuden der Blitzschutzklasse III/IV mit ≥ 4 Ableitungen nach Tabelle 2, VDE 0185-305 Beiblatt 5, Fpr TS 50539-12 : 2013 und PV-Freiflächen-Anlagen.


SPD Typ
2+3
Anwendung
z.B. 230/400
Photovoltaik 1000 Vdc
Nennspannung DC
Un-dc 1000 Vdc
Bemessungsisolationsspannung
Ui 1000 Vdc
Bemessungsstrom
InA 32 A
Bemessungsstrangstrom
InC 16 A
Einbaumaße

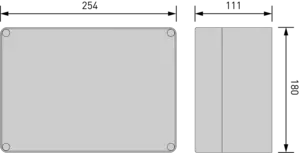

Siehe Maßbild
Gewicht
1.648 kg
Eingang / je MPPT
Federkraftklemmen / 2x 6-10mm²
Ausgang / je MPPT
Federkraftklemmen / 1x 6-10mm²
Erdanschlussklemme
Schraubklemme 6-35mm²
Kabeleinführung
14x M16 (Ø 4,5-10 mm)
Gehäusematerial
UV- und Ozonbeständiges, Glasfaserverstärktes Polycarbonat mit halbtransparenten Deckel
Abmaße
BxHxT (mm): 254 x 180 x 111
Umgebungstemperaturen
Indoor: -5°C bis max. +40°C (+35°C 24h Mittelwert) / Outdoor: -25°C bis max. +40°C (+35°C 24h Mittelwert)
Luftfeuchtigkeit
Indoor: max. 50% bei +40°C, max. 90% bei 20°C (nicht kondensierend) / Outdoor: kurzzeitig 95% bei +25°C (nicht kondensierend)
Schutzart
IP 65
Schutzklasse
SK II
Schlagfestigkeit
IK 8
Druckausgleichelement
Vorhanden
Normkonform nach
DIN EN 50539-11 / DIN EN IEC 61439-2
