PV-DC-Generatoranschlußkasten

GAK4.K2x10.K1x10.DP40-1-XS
Artikelnummer 157406
GAK4.K2x10.K1x10.DP40-1-XS
  • Generatoranschlußkasten für 4 MPP-Tracker / 2 Strings
  • Überspannungsschutz integriert (Typ 2+3 - 4x DPVN40C-21Y-1200)
  • Schutzart IP65
  • Anschluß über Federkraftklemmen
Kontaktieren Sie uns
Mit den Generatoranschlußkästen der GAK4-Serie bietet CITEL eine Lösung um Photovoltaikanlagen jeglicher Art gegen die Auswirkungen von Blitz- und Überspannungen zu schützen. Die GAK4-Serie ist für den Schutz von 4 MPP-Trackern mit bis zu 2 Strings und maximalen Systemspannungen (Ucpv) bis 1200 Vdc ausgelegt. Je nach Konfiguration erfüllen die GAK4 die normativen Anforderungen für alle Gebäudearten mit oder ohne äußerem Blitzschutzsystem bis hin zur Blitzschutzklasse III und IV.
SPD Typ
2+3
Anwendung
z.B. 230/400
 Photovoltaik 1000 Vdc
Nennspannung DC
 Un-dc 1000 Vdc
Bemessungsisolationsspannung
 Ui 1000 Vdc
Bemessungsstrom
 InA 32 A
Bemessungsstrangstrom
 InC 16 A
Gewicht
 2.5 kg
Eingang / je MPPT
 Federkraftklemmen / 2x10mm²
Ausgang / je MPPT
 Federkraftklemmen / 1x 10mm²
Erdanschlussklemme
 2x Fahrstuhlklemme 2,5-25 mm² (35mm²)
Kabeleinführung
 18x M16 (Ø 5-7mm), 4x M25 (Ø 9-17mm)* / (* - mit Mehrfachdichteinsätzen)
Gehäusematerial
 UV- und Ozonbeständiges, Glasfaserverstärktes Polycarbonat mit halbtransparenten Deckel

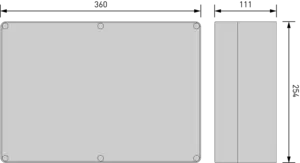

Abmaße
 BxHxT (mm): 360 x 254 x 111
Umgebungstemperaturen
 Indoor: -5°C bis max. +40°C (+35°C 24h Mittelwert) / Outdoor: -25°C bis max. +40°C (+35°C 24h Mittelwert)
Luftfeuchtigkeit
 Indoor: max. 50% bei +40°C, max. 90% bei 20°C (nicht kondensierend) / Outdoor: kurzzeitig 95% bei +25°C (nicht kondensierend)
Schutzart
 IP 65
Schutzklasse
 SK II
Schlagfestigkeit
 IK 8
Druckausgleichelement
 Vorhanden
Normkonform nach
 DIN EN 50539-11 / DIN EN IEC 61439-2
