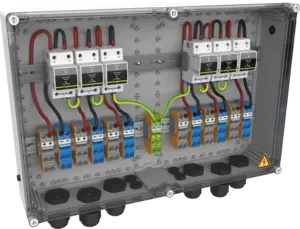

PV-DC-Generatoranschlußkasten
Part Number: 157606
GAK6.K4x16.K1x16.DP40-1-XS
- Generatoranschlußkasten für 6 MPP-Tracker / 4 Strings
- Überspannungsschutz integriert (Typ 2+3 - DPVN40C-21Y-1200)
- Schutzart IP65
- Anschluß über Federkraftklemmen
- Verschraubungen fest verbaut
Mit den Generatoranschlußkästen der GAK6-XS Serie bietet CITEL eine Lösung um Photovoltaikanlagen gegen die Auswirkungen von Blitz- und Überspannungen zu schützen. Die GAK6-XS Serie ist für den Schutz von 6 MPP-Tracker und maximalen Systemspannungen (Ucpv) bis 1200 Vdc ausgelegt. Je nach Konfiguration sind die GAK6-XS optimiert für PV-Anlagen auf Gebäuden der Blitzschutzklasse III/IV mit ≥ 4 Ableitungen nach Tabelle 2, VDE 0185-305 Beiblatt 5, Fpr TS 50539-12 : 2013 und PV-Freiflächen-Anlagen.
Datenblatt|
SPD Typ
|
IEC | 2+3 |
|
Anwendung
|
Photovoltaik 1000 Vdc |
|
|
Nennspannung DC
|
Un-dc | 1000 Vdc |
|
Bemessungsisolationsspannung
|
Ui | 1000 Vdc |
|
Bemessungsstrom
|
InA | 50 A |
|
Bemessungsstrangstrom
|
InC | 25 A |
|
Gehäusewerkstoff
|
UV- und Ozonbeständiges, Glasfaserverstärktes Polycarbonat |
|
|
Einbaumaße
|
Siehe Maßbild |
|
|
Eingang / je MPPT
|
Federkraftklemmen / 4x 6-16mm² |
|
|
Ausgang / je MPPT
|
Federkraftklemmen / 1x 6-16mm² |
|
|
Erdanschlussklemme
|
Schraubklemme 6-35mm² |
|
|
Kabeleinführung
|
6x M40 (Ø 16-28 mm) * / 2x M20 (Ø 6-13 mm) / 2x M25 (Ø 9 - 17 mm) * / (* - mit Mehrfachdichteinsätzen) |
|
|
Gehäusematerial
|
UV- und Ozonbeständiges, Glasfaserverstärktes Polycarbonat mit halbtransparenten Deckel |
|
|
Abmaße
|
BxHxT (mm): 600 x 400 x 132 |
|
|
Umgebungstemperaturen
|
Indoor: -5°C bis max. +40°C (+35°C 24h Mittelwert) / Outdoor: -25°C bis max. +40°C (+35°C 24h Mittelwert) |
|
|
Luftfeuchtigkeit
|
Indoor: max. 50% bei +40°C, max. 90% bei 20°C (nicht kondensierend) / Outdoor: kurzzeitig 95% bei +25°C (nicht kondensierend) |
|
|
Schutzart
|
IP 65 |
|
|
Schutzklasse
|
SK II |
|
|
Schlagfestigkeit
|
IK 8 |
|
|
Druckausgleichelement
|
Vorhanden |
|
Normkonform nach
|
DIN EN 50539-11 / DIN EN IEC 61439-2 |
