PV-Kombiableiter Typ 1+2
Part Number: 482383
DS50PV-1000G/12KT1
- Kombi-Ableiter Typ 1+2
- Ableitfähigkeit pro Pol: Iimp/Itotal= 6.25/12.5 kA (10/350 μs); In/Itotal= 15/60 kA (8/20 μs)
- Sichere Trennvorrichtung
- Keine Leckströme gegen Erde
- Fehlerresistente Y-Schaltung
- Keine Beeinflussung der Isolationsmessung
- Keine Beschädigung bei Isolationsfehlern
- Erfüllt die Normen IEC 61643-11, EN 61643-11, EN 50539-11 und UTE C 61-740-51
Certificates
Datenblatt
|
SPD Typ
|
IEC | 1+2 |
|
Anwendung
|
Photovoltaik 1000 Vdc |
|
|
Nennspannung PV-DC
|
Uocstc | 1000 Vdc |
|
Höchste Dauerspannung PV-DC
|
Ucpv | 1200 Vdc |
|
Schutzleiterstrom -Leckstrom (CM) bei Uc
|
Ipe | Keiner |
|
PV Betriebsstrom -Leckstrom (DM) bei Ucpv
|
Icpv | < 0.1 mA |
|
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
|
If | Keiner |
|
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
|
In | 15 kA |
|
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
|
Imax | 40 kA |
|
max. Gesamtableitstoßstrom (8/20)µs
Gesamtableitstoßstrom mit 1 x (8/20)µs
|
Imax Total | 60 kA |
|
Blitzstoßstrom (10/350)µs /Pol
max . Blitzableitfähigkeit pro Pol (10/350)µs
|
Iimp | 6.25 kA |
|
Gesamt- Blitzstoßstrom (10/350)µs
Gesamtblitzstromableitfähigkeit 1x (10/350)µs
|
Itotal | 12.5 kA |
|
Kurzschlussfestigkeit PV
|
Iscpv | 15 000 A |
|
Anschlusspfade
|
+/-/PE |
|
|
Schutzmodus
Schutzmodi- common und/oder differential
|
CM / DM |
|
|
Schutzpegel +/-
@ In (8/20µs)
|
Up | 4.6 kV |
|
Schutzpegel +/PE (-/PE)
@ In (8/20µs)
|
Up | 2.6 kV |
|
Technologie
|
GSG+MOV |
|
|
Anschlussart
|
Fahrstuhlklemme 2,5-25 mm² (35mm²) / Kammschiene |
|
|
Bauart
|
Steckbare modulare Bauweise für Hutschienenmontage |
|
|
Montage auf
|
35 mm Hutschiene |
|
|
Gehäusewerkstoff
|
Thermoplastik UL94 V-0 |
|
|
Temperaturbereich
|
Tu | -40/+85°C |
|
Schutzart
|
IP20 |
|
|
Verwendung im Außenbereich
|
keine |
|
|
Fehlersignalisierung
|
1 mechanische Anzeige je Pol rot |
|
|
Ersatzmodul
|
DSM50PV-1000G/12KT1 |
|
|
Fernmeldesignalisierung (FS)
|
Option DS50PVS-1000G/12KT1 Potentialfreier Wechsler |
|
|
Einbaumaße
|

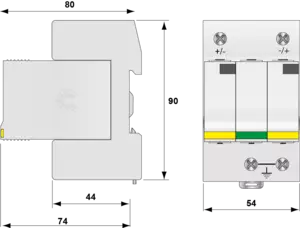

Siehe Maßbild |
|
Normkonform nach
|
IEC 61643-31 / EN 61643-31 / EN 50539-11 / UL1449 ed.5 |
|
|
Zulassungen
|
TUV |
|
thermische Trennvorrichtung
|
Intern |
|
|
Vorsicherung max.
|
Ohne |
