PV-Überspannungsschutz Typ 2
Part Number: 480311
DS50PVS-1000/DE
- Typ 2 Überspannungsschutz für Photovoltaik
- Ableitfähigkeit pro Pol: In= 15 kA; Imax= 40 kA
- Gesamtableitstoßstrom: ITOTAL = 60 kA
- Sichere Trennvorrichtung
- Keine Alterung durch Leckstrom bei 800 V und 1000 V Varianten
- Keine Beschädigung bei Isolationsfehlern
- Steckbares Schutzmodul
- Fernsignalisierung
- Erfüllt die Normen IEC 61643-11, EN 61643-11, EN 50539-11 und UTE C 61-740-51
- In Übereinstimmung mit UTE C 15-712-1 2010, EN 50539-12, VDE V 0675-39-12 und VDE 0185-305 Beiblatt 5
Certificates
Datenblatt
|
SPD Typ
|
IEC | 2 |
|
Anwendung
|
Photovoltaik 1000 Vdc |
|
|
Nennspannung PV-DC
|
Uocstc | 1000 Vdc |
|
Höchste Dauerspannung PV-DC
|
Ucpv | 1300 Vdc |
|
Schutzleiterstrom -Leckstrom (CM) bei Uc
|
Ipe | < 0.2 mA |
|
PV Betriebsstrom -Leckstrom (DM) bei Ucpv
|
Icpv | < 0.1 mA |
|
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
|
If | Keiner |
|
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
|
In | 20 kA |
|
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
|
Imax | 40 kA |
|
max. Gesamtableitstoßstrom (8/20)µs
Gesamtableitstoßstrom mit 1 x (8/20)µs
|
Imax Total | 60 kA |
|
Kurzschlussfestigkeit PV
|
Iscpv | 15 000 A |
|

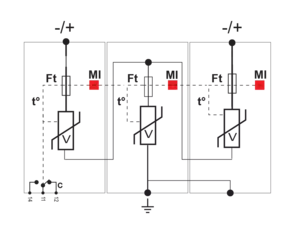

Anschlusspfade
|
+/-/PE |
|
|
Schutzpegel-
@ In (8/20µs)
|
Up | 4.0 kV |
|
Technologie
|
MOV |
|
|
Anschlussart
|
Fahrstuhlklemme 2,5-25 mm² (35mm²) / Kammschiene |
|
|
Steckbar
|
Ja |
|
|
Temperaturbereich
|
Tu | -40/+85°C |
|
Schutzart
|
IP20 |
|
|
Ausfallverhalten
|
Trennung vom Netz |
|
|
Fehlersignalisierung
|
1 mechanische Anzeige je Pol rot |
|
|
Fernmeldesignalisierung (FS)
|
Potentialfreier Wechsler |
|
|

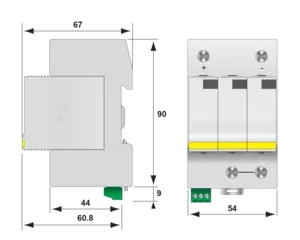

Einbaumaße
|
Siehe Maßbild |
|
Normkonform nach
|
IEC 61643-31 / EN 61643-31 / EN 50539-11 / UL1449 ed.5 |
|
|
Zulassungen
|
TUV Süd |
|
thermische Trennvorrichtung
|
Intern |
|
|
Vorsicherung max.
|
Ohne |
