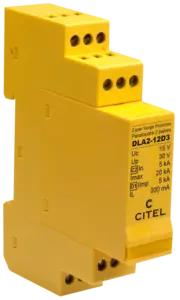

DLA2-12D3
DLA2-12D3
Part Number: 640211
  • Überspannungsschutz für 2 Doppelader
  • Austauschbares Schutzmodul ohne Zeilenumbruch
  • Schirmanschluss/schutz möglich
  • Keine Stromkreistrennung bei gezogenem Modul
  • Konform zur EN 61643-21
  • Zugelassen nach UL497A

Die Geräte der DLA2-Serie schützen MSR-, Telekommunikationseinrichtungen und Datentechniksysteme vor Blitzeinwirkungen und Überspannungen. Diese Überspannungsschutzgeräte wurden für die Hutschienenmontage entwickelt und sind für sämtliche Anwendungen mit Spannungen von 6 V bis max. 170 V und Übertragungsraten bis zu 10 Mbit/s einsetzbar und schützen ein (DLA) bis zwei (DLA2) Doppelader mit steckbarem Schutzmodul. Die elektrische Schaltung des DLA besteht aus einer Kombination von leistungsstarken Gasableitern und schnell schaltenden Dioden für eine hohe Ableitfähigkeit und ein schnelles Ansprechverhalten. Der Schirmanschluss ist zusätzlich über einen Gasableiter geerdet. Der Erdungsanschluss erfolgt bequem über die Hutschiene. Bei gezogenem Steckmodul wird das Übertragungssignal nicht unterbrochen. Spezialversionen: DLAH sind Schutzgeräte für Anwendungen mit höheren Stromwerten| Betriebsstrom für angeschlossene Betriebsgeräte bis zu 2,4 A. DLAW ist eine Version welche bei gezogenem Schutzmodul die Signalübertragung unterbricht.


Anwendung RS232, RS485
Nennspannung Un 12 V
Höchste Dauerspannung DC Uc 15 V
max. Frequenzbereich f max. > 3 MHz
Einfügungsdämpfung < 1 dB
max. Laststrom IL 300 mA
max. Ableitstoßstrom Imax 20 kA
Serieninduktivität Keine
Schutzmodus MC / MD
Schutzpegel Up 30 V
Schutzpegel Up 20 V
max. Kapazität C < 50 pF
D1 Blitzstoßstrom Iimp 5 kA
C2 Nennableitstoßstrom In 5 kA
C2 Nennableitstoßstrom Ader/Ader In L/L 5 kA
C2 Nennableitstoßstrom Ader/Erde In L/PE 5 kA
Serienwiderstand < 4.7 Ohm
Technologie GDT+ kapazitätsarmes Diodennetzwerk
Ableiterkonfiguration 2 Doppeladern + Schirm
Anschlussart Anschluss der Adern, Schrimung und Erde über Fahrstuhlklemmen 0.4-1.5 mm² ; Erdung über Hutschiene möglich
Bauart Steckbare modulare Bauweise für Hutschiene
Montage auf 35 mm Hutschiene
Gehäusewerkstoff Thermoplastik UL94-V0
Temperaturbereich Tu -40/+85°C
Schutzart IP20
Ausfallverhalten Kurzschluss
Fehlersignalisierung Unterbrechung der Übertragung
Ersatzmodul DLA2M-12D3
Fernmeldesignalisierung (FS) keiner
Einbaumaße Siehe Maßbild
Gewicht 0.063 kg
Normkonform nach IEC 61643-21 / DIN EN 61643-21 / UL497A
Zulassungen UL listed
