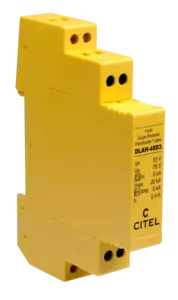

DLAH-48D3
Überspannungsschutz für MSR| Telekommunikation & Datentechnik
DLAH-48D3
Part Number:
641004
Überspannungsschutz für 1 Doppelader
Austauschbares Schutzmodul
Schirmanschluss/schutz möglich
Keine Stromkreistrennung bei gezogenem Modul
Konform zur EN 61643-21
Zugelassen nach UL497A
Datenblatt
Tender specifications
Kontaktieren Sie uns
Die Überspannungsschutzgeräte der DLAx-Serie schützen MSR-, Telekommunikationseinrichtungen und Datentechniksysteme vor Blitzeinwirkungen und Überspannungen. Diese Überspannungsschutzgeräte wurden für die Hutschienenmontage entwickelt und sind für sämtliche Anwendungen mit Spannungen von 6 V bis max. 170 V und Übertragungsraten bis zu 10 Mbit/s einsetzbar und schützen ein (DLA) bis zwei (DLA2) Doppelader mit steckbarem Schutzmodul. Die elektrische Schaltung des DLA besteht aus einer Kombination von leistungsstarken Gasableitern und schnell schaltenden Dioden für eine hohe Ableitfähigkeit und ein schnelles Ansprechverhalten. Die elektrische Schaltung des DLA-170G ist einstufig und besteht nur aus kapazitätsarmen Gasableitern, dies ist für hohe Frequenzen von Vorteil. Der Schirmanschluss ist zusätzlich über einen Gasableiter geerdet. Der Erdungsanschluss erfolgt bequem über die Hutschiene. Bei gezogenem Steckmodul wird das Übertragungssignal nicht unterbrochen. Spezialversionen: DLAH sind Schutzgeräte für Anwendungen mit höheren Stromwerten, Betriebsstrom für angeschlossene Betriebsgeräte bis zu 2,4 A. DLAW ist eine Version, welche bei gezogenem Schutzmodul die Signalübertragung unterbricht.
Wählen Sie eine Rubrik :
DLAH-06D3
DLAH-06DBC
DLAH-12D3
DLAH-170
DLAH-24D3
DLAH-32D3
DLAH-48D3
Elektrische Eigenschaften
Mechanische Eigenschaften
Normen
Schemas
Anwendung
ISDN, 48V
Nennspannung
Un
48 V
Höchste Dauerspannung DC
Uc
53 Vdc
max. Frequenzbereich
f max.
> 3 MHz
max. Ableitstoßstrom
Imax
20 kA
Serieninduktivität
10uH
C3 Schutzpegel L/L
Up
70 V
C2 Nennableitstoßstrom Ader/Ader
In L/L
5 kA
C2 Nennableitstoßstrom Ader/Erde
In L/PE
5 kA
Serienwiderstand
0 Ohm
Technologie
GDT+ kapazitätsarmes Diodennetzwerk
Ableiterkonfiguration
1 Doppelader + Schirm
Anschlussart
Anschluss der Adern, Schrimung und Erde über Fahrstuhlklemmen 0.4-1.5 mm² ; Erdung über Hutschiene möglich
Bauart
Steckbare modulare Bauweise für Hutschiene
Montage auf
35 mm Hutschiene
Gehäusewerkstoff
Thermoplastik UL94 V-0
Schutzart
IP20
Ausfallverhalten
Kurzschluss
Ersatzmodul
DLAHM-48D3
Einbaumaße
Siehe Maßbild
Normkonform nach
IEC 61643-21 / DIN EN 61643-21 / UL497A
×
