Mehrpoliger Überspannungsschutz Typ 2

DS43S-120
Artikelnummer 461623
DS43S-120
  • Typ 2 Überspannungsschutz
  • Ableitfähigkeit pro Pol bis zu: In= 20 kA; Imax= 40 kA
  • Sichere Trennvorrichtung
  • Steckbares Schutzmodul
  • Fernsignalisierung optional
  • Erfüllt die Normen IEC 61643-11 und EN 61643-11

Die Überspannungsschutzgeräte der DS40x Serie sind Typ 2 Ableiter und werden in der Haupt- bzw. Unterverteilung der elektrischen Installation eingesetzt um die nachgeschalteten Leitungen sowie elektrische Anwendungen zu schützen. Die Schutzschaltung des DS40x Serie besteht aus einer Kombination von Hochleistungsvarisatoren mit einer thermischen Trennvorrichtung, die Ableiter verfügen standardmäßig über eine optische Fehlersignalisierung und sind optional mit Fernsignalisierung erhältlich (DS40Sxx). Der DS40x Serie ist für elektrische Systeme mit den unterschiedlichsten Betriebsspannungen verfügbar und für Hutschienenmontage geeignet. Das steckbare Schutzmodul erlaubt den schnellen und unkomplizierten Austausch im Fehlerfall.

Wählen Sie eine Rubrik :

SPD Typ
IEC

2

Anwendung
z.B. 230/400

120/208V

AC-Netzform
TNS or TNC or TT or IT

TNC

Nennspannung
Un

120 Vac

Höchste Dauerspannung AC
Uc

150 Vac

TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
UT

180 Vac Festigkeit

TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
UT

230 Vac Sicheres Verhalten

Schutzleiterstrom -Leckstrom (CM) bei Uc
Ipe

< 1.5 mA

Betriebsstrom - Leckstrom (DM) bei Uc
Betriebsstrom bei Uc
Ic

0.5 mA

Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
If

Keiner

Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
In

20 kA

max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax

40 kA

max. Gesamtableitstoßstrom (8/20)µs
Gesamtableitstoßstrom mit 1 x (8/20)µs
Imax Total

120 kA

Anschlusspfade

L/PE

Schutzmodus
Schutzmodi- common und/oder differential

CM

Schutzpegel bei 5 kA
Schutzpegel bei 5kA (8/20)µs
Up-5kA

0.6 kV

Schutzpegel L/PE
@ In (8/20µs)
Up L/PE

1.2 kV

Schutzpegel bei 10 kA
Schutzpegel bei 10kA (8/20)µs
Up-10kA

0.7 kV

Kurzschlussfestigkeit
Isccr

25 000 A

Technologie

MOV

Ableiterkonfiguration

3-Phasen

Anschlussart

Fahrstuhlklemme 2,5-25 mm² (35mm²) / Kammschiene

Bauart

Steckbare modulare Bauweise für Hutschienenmontage

Montage auf

35 mm Hutschiene

Gehäusewerkstoff

Thermoplastik UL94 V-0

Temperaturbereich
Tu

-40/+85°C

Schutzart

IP20

Ausfallverhalten

Trennung vom Netz; optische Anzeige

Fehlersignalisierung

1 mechanische Anzeige je Pol| rot

Ersatzmodul

DSM40-120

Fernmeldesignalisierung (FS)

Potentialfreier Wechsler

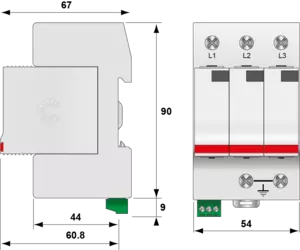

Einbaumaße

Siehe Maßbild

Gewicht

0.255 kg

Normkonform nach

IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5

Zulassungen

CSA / UL Listed

thermische Trennvorrichtung

Intern

Fehlerstromschutzschalter

Typ „S“ oder zeitverzögert

Vorsicherung max.

max. 125 A (gL/gG)
