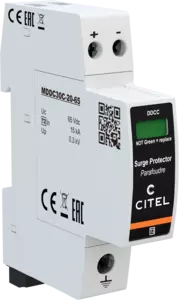

DC Überspannungsschutz Typ 2
Part Number: 828310121
DDC30CS-20-65
- Kompakter 2-poliger Typ 2 Überspannungsschutz
- Ableitfähigkeit pro Pol bis: In= 15 kA; Imax= 30 kA
- Sichere Trennvorrichtung
- Quer- / Längsspannungsschutz
- Der kleinste Typ 2 Ableiter auf dem Markt
- Platzsparende Einbaubreite von 18 mm
- Steckbares Schutzmodul
- Fernsignalisierung
- Erfüllt die Normen IEC 61643-11 und EN 61643-11
Die Überspannungsschutzgeräte der Serien DDC20, DDC30 und DDC40 sind Überspannungsschutzgeräte vom Typ 1 (Iimp: 4 kA) und Typ 2 und eignen sich hervorragend zum Schutz von DC-Stromversorgung wie Photovoltaikanlagen, Batteriesystemen, kleinen Windgeneratoren oder MSR-Stromkreisen. Die Schutzschaltung basiert auf Varistoren mit thermischer Trennvorrichtung. Die Geräte sind standardmäßig mit austauschbaren Steckmodulen sowie optischer Fehleranzeige ausgestattet und optional mit Fernsignalisierung erhältlich.
Certificates
Datenblatt
|
SPD Typ
|
IEC | 2 |
|
Anwendung
|
DC-Stromversorgung 48 Vdc |
|
|
Nennspannung PV-DC
|
Uocstc | 48 Vdc |
|
Höchste Dauerspannung AC
|
Uc | 50 Vac |
|
Höchste Dauerspannung PV-DC
|
Ucpv | 65 Vdc |
|
Höchste Dauerspannung DC
|
Uc | 65 Vdc |
|
max. Laststrom @25°C
|
IL | 20 A |
|
Schutzleiterstrom -Leckstrom (CM) bei Uc
|
Ipe | < 0.2 mA |
|
PV Betriebsstrom -Leckstrom (DM) bei Ucpv
|
Icpv | < 0.1 mA |
|
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
|
If | Keiner |
|
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
|
In | 15 kA |
|
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
|
Imax | 30 kA |
|
max. Gesamtableitstoßstrom (8/20)µs
Gesamtableitstoßstrom mit 1 x (8/20)µs
|
Imax Total | 60 kA |
|
Kurzschlussfestigkeit PV
|
Iscpv | 1000 A |
|
Anschlusspfade
|
+/-/PE |
|
|
Schutzpegel +/PE (-/PE)
@ In (8/20µs)
|
Up | 300 V |
|
Kurzschlussfestigkeit
|
Isccr | 10 000 A |
|
Technologie
|
MOV |
|
|
Anschlussart
|
Fahrstuhlklemme 1.5-10mm² (+/-) / 2.5-25mm²(35mm²) (PE) |
|
|
Bauart
|
Steckbare modulare Bauweise für Hutschienenmontage |
|
|
Steckbar
|
Ja |
|
|
Montage auf
|
35 mm Hutschiene |
|
|
Gehäusewerkstoff
|
Thermoplastik UL94 V-0 |
|
|
Temperaturbereich
|
Tu | -40/+85°C |
|
Schutzart
|
IP20 |
|
|
Verwendung im Außenbereich
|
keine |
|
|
Ausfallverhalten
|
Trennung vom Netz; optische Anzeige |
|
|
Fehlersignalisierung
|
1 mechanische Anzeige je Pol rot |
|
|
Ersatzmodul
|
MDDC30C-20-65 |
|
|
Fernmeldesignalisierung (FS)
|
Potentialfreier Wechsler |
|
|
Anschlußquerschnitt (FS)
|
max. 1,5 mm² ein-/mehrdrahtig |
|
|
Schaltleistung max.
|
250 V / 0.5 A (AC) / 30 V / 3 A (DC) |
|
|
Einbaumaße
|
Siehe Maßbild |
|
Normkonform nach
|
prIEC 61643-41 und UL1449 ed.5 |
|
thermische Trennvorrichtung
|
Intern |
|
|
Vorsicherung max.
|
max. 125 A (gL/gG) |
