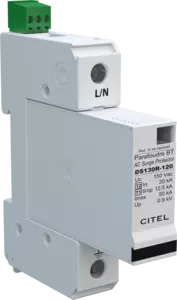

Kombi-Ableiter Typ 1 und 2
DS131RS-120
DS131RS-120
Part Number: 571611
  • Kombi-Ableiter Type 1+2
  • Iimp von 12,5 kA (10/350µs) pro Pol
  • Thermische Trennvorrichtung
  • Austauschbare Module
  • Optische Anzeige serienmäßig
  • Fernsignalisierung (Optional)
  • Erzeugt keinen Kurzschlusstrom
  • Konform zur EN 61643-11 / IEC 61643-11 / UL1449 ed.3

Die Überspannungsschutzgeräte der DS130Rx-Serie sind Kombi-Ableiter vom Typ 1+2 mit einem Blitzstromableitvermögen 12,5 kA pro Pol und somit ideal für Blitzschutzsysteme der Klassen III und IV geeignet. Die DS130Rx-Serie erfüllt alle Anforderungen der internationalen und der nationalen Normen. Die Schutzschaltung basiert auf Varistoren mit thermischer Sicherung, die der entsprechenden Netzspannung angepasst sind. Die Geräte sind standardmäßig mit einer thermischen Trennvorrichtung, austauschbaren Steckmodulen, optischer Fehleranzeige und optional mit Fernsignalisierung ausgestattet.


SPD Typ 1+2
Anwendung 120/208 V
Nennspannung Un 120 Vac
Höchste Dauerspannung AC Uc 150 Vac
TOV-Spannung (L-N) 5sec. Charakteristik UT 180 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik UT 230 Vac Sicheres Verhalten
Betriebsstrom - Leckstrom (DM) bei Uc Ic < 1 mA
Folgestrom If Keiner
Nennableitstoßstrom (8/20) µs /Pol In 20 kA
max. Ableitstoßstrom Imax 50 kA
Blitzstoßstrom (10/350)µs /Pol Iimp 12.5 kA
Surge withstand IEEE C62.41.2 20 kV
spezifische Energie pro Pol W/R 40 kJ/ohm
Anschlusspfade L/N oder N/PE
Schutzmodus MC oder MD
Schutzpegel- Up 0.9 kV
Kurzschlussfestigkeit Isccr 25000 A
Technologie MOV
Ableiterkonfiguration Einpolig
Anschlussart Fahrstuhlklemme 2,5-25 mm² (35mm²) / Kammschiene
Bauart Steckbare modulare Bauweise für Hutschienenmontage
Montage auf 35 mm Hutschiene
Gehäusewerkstoff Thermoplastik UL94-V0
Temperaturbereich Tu -40/+85°C
Schutzart IP20
Ausfallverhalten Trennung vom Netz; optische Anzeige
Fehlersignalisierung 1 mechanische Anzeige je Pol rot
Ersatzmodul DSM130R-120
Fernmeldesignalisierung (FS) Potentialfreier Wechsler
Einbaumaße Siehe Maßbild
Gewicht 0.132 kg
Normkonform nach IEC 61643-11 / DIN EN 61643-11 / UL1449 4ed.
Zulassungen UL / EAC / TUV
thermische Trennvorrichtung Intern
Fehlerstromschutzschalter Typ „S“ oder zeitverzögert
Vorsicherung max. max. 160 A (gL/gG)
