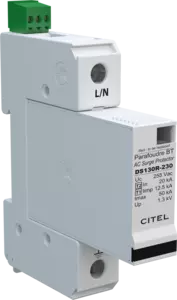

Kombi-Ableiter Typ 1 und 2

DS131RS-230
Artikelnummer 571511
DS131RS-230
  • Kombi-Ableiter Type 1+2
  • Iimp von 12,5 kA (10/350µs) pro Pol
  • Thermische Trennvorrichtung
  • Austauschbare Module
  • Optische Anzeige serienmäßig
  • Fernsignalisierung (Optional)
  • Erzeugt keinen Kurzschlusstrom
  • Konform zur EN 61643-11 / IEC 61643-11 / UL1449 ed.3
Kontaktieren Sie uns
Die Überspannungsschutzgeräte der DS130Rx-Serie sind Kombi-Ableiter vom Typ 1+2 mit einem Blitzstromableitvermögen 12,5 kA pro Pol und somit ideal für Blitzschutzsysteme der Klassen III und IV geeignet. Die DS130Rx-Serie erfüllt alle Anforderungen der internationalen und der nationalen Normen. Die Schutzschaltung basiert auf Varistoren mit thermischer Sicherung, die der entsprechenden Netzspannung angepasst sind. Die Geräte sind standardmäßig mit einer thermischen Trennvorrichtung, austauschbaren Steckmodulen, optischer Fehleranzeige und optional mit Fernsignalisierung ausgestattet.
Wählen Sie eine Rubrik :
SPD Typ
1+2
Anwendung
z.B. 230/400
 AC-Stromversorgung
Nennspannung
 Un 230 Vac
Höchste Dauerspannung AC
Uc 255 Vac
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
 UT 335 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
 UT 440 Vac Sicheres Verhalten
Betriebsstrom - Leckstrom (DM) bei Uc
Betriebsstrom bei Uc
 Ic < 1 mA
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
 If Keiner
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
 In 20 kA
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax 50 kA
Blitzstoßstrom (10/350)µs /Pol
max . Blitzableitfähigkeit pro Pol (10/350)µs
 Iimp 12.5 kA
Surge withstand IEEE C62.41.2
 20 kV
spezifische Energie pro Pol
W/R 40 kJ/ohm
Anschlusspfade
 L/N oder N/PE
Schutzmodus
Schutzmodi- common und/oder differential
 CM / DM
Schutzpegel-
@ In (8/20µs)
 Up 1.3 kV
Kurzschlussfestigkeit
 Isccr 25 000 A
Technologie
 MOV
Ableiterkonfiguration
 Einpolig
Anschlussart
 Fahrstuhlklemme 2,5-25 mm² (35mm²) / Kammschiene
Bauart
 Steckbare modulare Bauweise für Hutschienenmontage
Montage auf
 35 mm Hutschiene
Gehäusewerkstoff
 Thermoplastik UL94 V-0
Temperaturbereich
 Tu -40/+85°C
Schutzart
 IP20
Ausfallverhalten
 Trennung vom Netz; optische Anzeige
Fehlersignalisierung
 1 mechanische Anzeige je Pol rot
Ersatzmodul
 DSM130R-230
Fernmeldesignalisierung (FS)
 Potentialfreier Wechsler
Einbaumaße
 Siehe Maßbild
Gewicht
 0.157 kg
Normkonform nach
 IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5
Zulassungen
thermische Trennvorrichtung
 Intern
Fehlerstromschutzschalter
 Typ „S“ oder zeitverzögert
Vorsicherung max.
 max. 160 A (gL/gG)
