Kombi-Ableiter Typ 1+2

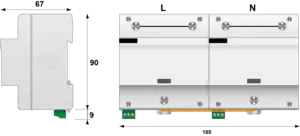

DS252VG-1000
Artikelnummer 64014
DS252VG-1000
  • Kombi-Ableiter Typ 1+2 auf Basis einer Gasgefüllten Funkenstrecke
  • 10 Jahre Garantie
  • Ableitfähigkeit pro Pol: Iimp= 25 kA (10/350 μs)
  • Sichere Trennvorrichtung
  • Spart Energiekosten; Erzeugt keinen (Netz-) Folgestrom; Betriebs- und leckstromfrei
  • Energetisch koordiniert
  • Fernsignalisierung serienmäßig
  • Erfüllt die Normen IEC 61643-11, EN 61643-11 und VDE V 0675-39-22
  • Zugelassen nach UL1449 ed.3
Kontaktieren Sie uns
Die DS250VG-1000 Serie ist in der bewährten VG-Technology ausgeführt. Die einfache und robuste VG-Technology vereint in diesem Gerät die beiden Schutzklassen Typ 1+2. Die einzigartige Kombination aus Gasgefüllter Funkenstrecke und Varistor ist nur bei CITEL zu finden sie garantiert den vollständigen und reibungslosen Workflow des Gerätes. Mit einem hohen Stoßstromableitvermögungen und einem geringen Schutzpegel, wird ein höchst mögliches Schutzniveau erreicht. Die VG-Technology erzeugt KEINEN Folgestrom und braucht diesen nicht zu löschen. Die Stärke der Stromquelle muss mit unserer VG-Technology nicht mehr gesondert berücksichtigt werden.
SPD Typ
1+2+3
Anwendung
z.B. 230/400
 1000 V
AC-Netzform
TNS or TNC or TT or IT
 TN
Nennspannung
 Un 900 V
Höchste Dauerspannung AC
Uc 1000 Vac
max. Laststrom
@25°C
 IL 100 A
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
 UT 1320 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
 UT 1732 Vac Festigkeit
Schutzleiterstrom -Leckstrom (CM) bei Uc
Ipe Keiner
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
 If Keiner
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
 In 30 kA
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax 60 kA
max. Gesamtableitstoßstrom (8/20)µs
Gesamtableitstoßstrom mit 1 x (8/20)µs
Imax Total 160 kA
Blitzstoßstrom (10/350)µs /Pol
max . Blitzableitfähigkeit pro Pol (10/350)µs
 Iimp 25 kA
Gesamt- Blitzstoßstrom (10/350)µs
Gesamtblitzstromableitfähigkeit 1x (10/350)µs
 Itotal 50 kA
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Test klasse III : 1.2/50µs – 8/20µs
 Uoc 6 kV
spezifische Energie pro Pol
W/R 156 kJ/ohm
Schutzpegel-
@ In (8/20µs)
 Up 4.0 kV
Schutzpegel bei 5 kA
Schutzpegel bei 5kA (8/20)µs
Up-5kA 2.6 kV
Kurzschlussfestigkeit
 Isccr 50 000 A
Technologie
 VG-Technologie (MOV+GSG)
Ableiterkonfiguration
 1 Phase+N
Anschlussart
 Fahrstuhlklemme 6-35 mm² (50 mm²) / Kammschiene
Bauart
 Monoblock-Gehäuse für Hutschienenmontage
Montage auf
 35 mm Hutschiene
Gehäusewerkstoff
 Thermoplastik UL94 V-0
Temperaturbereich
 Tu -40/+85°C
Schutzart
 IP20
Ausfallverhalten
 Trennung vom Netz; optische Anzeige
Fehlersignalisierung
 1 mechanische Anzeige je Pol rot
Fernmeldesignalisierung (FS)
 Potentialfreier Wechsler
Einbaumaße
 Siehe Maßbild - 10TE, DIN 43880
Gewicht
 1.4 kg
Normkonform nach
 IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5
thermische Trennvorrichtung
 Intern
Fehlerstromschutzschalter
 Typ „S“ oder zeitverzögert
Vorsicherung max.
 315 A (gL/gG)
