Mehrpoliger Kombi-Ableiter Typ 1+2+3

DUT250VG-300/TNS
Artikelnummer 3597
DUT250VG-300/TNS
  • Kleinster Kombi-Ableiter Typ 1+2+3 der Welt auf Basis einer Gasgefüllten Funkenstrecke
  • 10 Jahre Garantie
  • Ableitfähigkeit: Iimp= 100 kA (10/350 μs)
  • Sichere Trennvorrichtung
  • Spart Energiekosten
  • Erzeugt keinen (Netz-) Folgestrom
  • Betriebs- und leckstromfrei
  • VDE-AR-N 4100 konform "Einsatz von Überspannungs-Schutzeinrichtungen (SPD) Typ 1 in Hauptstromversorgungssystemen"
  • Energetisch koordiniert
  • Erfüllt die Normen IEC 61643-11 und EN 61643-11
Kontaktieren Sie uns
Die Ableiter der DUT-Reihe basieren auf der VG-Technology. Die Kompakt-Version, nur 4 TE (72 mm) breit, für drei Phasen und N, ist der kleinste Kombi-Ableiter vom Typ 1+2+3 auf dem Markt. Die DUT bieten mit einem Iimp von 25kA und einem niedrigen Schutzpegel (Up), einen umfassenden Schutz für die Stromversorgung. Wie der DS250VG-300 erfüllt auch der DUT alle drei TOV Anforderungen. Damit ist CITEL der einzige Hersteller, der soviel Sicherheit bietet. Auch für spezielle Anwendungen, wie Gleichstrom- und Bahn-Anwendungen (16 ²/³ Hz) bietet die VG-Technology von CITEL große Vorteile, da diese in einem Frequenzbereich von DC bis 100 Hz arbeitet.
SPD Typ
1+2+3
Anwendung
z.B. 230/400
 AC-Stromversorgung
AC-Netzform
TNS or TNC or TT or IT
 TNS
Nennspannung
 Un 230/400 Vac
Höchste Dauerspannung AC
Uc 255 Vac
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
 UT 335 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
 UT 440 Vac Festigkeit
Schutzleiterstrom -Leckstrom (CM) bei Uc
Ipe Keiner
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
 If Keiner
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
 In 40 kA
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax 100 kA
Blitzstoßstrom (10/350)µs /Pol
max . Blitzableitfähigkeit pro Pol (10/350)µs
 Iimp 25 kA
Gesamt- Blitzstoßstrom (10/350)µs
Gesamtblitzstromableitfähigkeit 1x (10/350)µs
 Itotal 50 kA
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Test klasse III : 1.2/50µs – 8/20µs
 Uoc 6 kV
Surge withstand IEEE C62.41.2
 20 kV
spezifische Energie pro Pol
W/R 156 kJ/ohm
Anschlusspfade
 L/N und L/PE
Schutzmodus
Schutzmodi- common und/oder differential
 CM / DM
Schutzpegel L/N
@ In (8/20µs)
 Up L/N 1.5 kV
Schutzpegel N/PE
@ In (8/20µs)
 Up N/PE 1.5 kV
Kurzschlussfestigkeit
 Isccr 50 000 A
Technologie
 VG-Technologie (MOV+GSG)
Ableiterkonfiguration
 3-Phasen + N
Anschlussart
 Fahrstuhlklemme 6-35 mm² (50 mm²) / Kammschiene
Bauart
 Monoblock-Gehäuse für Hutschienenmontage
Montage auf
 35 mm Hutschiene
Gehäusewerkstoff
 Thermoplastik UL94 V-0
Temperaturbereich
 Tu -40/+85°C
Schutzart
 IP20
Fehlersignalisierung
 3 mechanische Anzeigen je Pol rot
Fernmeldesignalisierung (FS)
 Keine

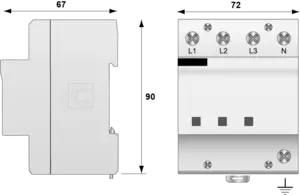

Einbaumaße
 Siehe Maßbild
Gewicht
 0.63 kg
Normkonform nach
 IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5
Zulassungen
thermische Trennvorrichtung
 Intern
Fehlerstromschutzschalter
 Typ „S“ oder zeitverzögert
Vorsicherung max.
 max. 315 A (gL/gG)
