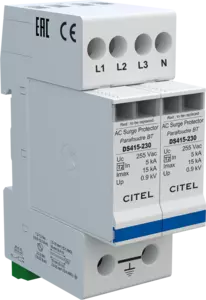

Mehrpoliger Überspannungsschutz Typ 3

DS415S-230
Artikelnummer 451712
DS415S-230
  • Kompakter 4-poliger Typ 3 Überspannungsschutz
  • Ableitfähigkeit pro Pol: In= 5 kA; Imax= 15 kA
  • Sichere Trennvorrichtung
  • Quer- / Längsspannungsschutz
  • Der kleinste steckbare Typ 3 Ableiter auf dem Markt (2TE)
  • Platzsparende Einbaubreite von 36 mm
  • Steckbare Schutzmodule
  • Fernsignalisierung optional
  • Erfüllt die Normen IEC 61643-11 und EN 61643-11
Kontaktieren Sie uns
Die Geräte der DS415 Serie sind Typ 3 Überspannungsschutzgeräte und werden zum Schutz vor Überspannung in 3-phasigen Netzen in Haupt- und Unterverteilungen eingesetzt. Die Geräte sind universell für TNS- und TT-Netze geeignet und dank sehr kompakter Ausführung nur 2 TE breit. Die Schutzschaltung des DS415 besteht aus der Kombination von Hochleistungsvaristoren und einer Gasgefüllten N-PE-Summenfunkenstrecke. Die Geräte sind standardmäßig mit einer thermischen Trennvorrichtung, optischen Fehleranzeige und optional mit Fernsignalisierung erhältlich. Die DS415 sind einfach und schnell auf handelsüblichen Hutschienen zu montieren und mit steckbaren Schutzmodulen ausgestattet.
Wählen Sie eine Rubrik :
SPD Typ
IEC

2 (oder 3)
Anwendung
z.B. 230/400

AC-Stromversorgung
AC-Netzform
TNS or TNC or TT or IT

TN
Nennspannung
 Un

230 Vac
Höchste Dauerspannung AC
Uc

255 Vac
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
 UT

335 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
 UT

440 Vac Sicheres Verhalten
Schutzleiterstrom -Leckstrom (CM) bei Uc
Ipe

< 0.5 mA
Betriebsstrom - Leckstrom (DM) bei Uc
Betriebsstrom bei Uc
 Ic

0.5 mA
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
 If

Keiner
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
 In

5 kA
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax

15 kA
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Test klasse III : 1.2/50µs – 8/20µs
 Uoc

10 kV
Surge withstand IEEE C62.41.2

10 kV
Anschlusspfade

L/N und N/PE
Schutzmodus
Schutzmodi- common und/oder differential

CM
Schutzpegel bei 5 kA
Schutzpegel bei 5kA (8/20)µs
Up-5kA

0.9 kV
Schutzpegel CM/DM
bei In (8/20 µs)
 Up mc/md

0.9 kV
Kurzschlussfestigkeit
 Isccr

10 000 A
Technologie

MOV
Ableiterkonfiguration

3-Phasen + N
Anschlussart

Fahrstuhlklemme L/N:1,5-10mm² (16mm² ) PE:2,5-25mm² (35mm²)
Bauart

Steckbare modulare Bauweise für Hutschienenmontage
Montage auf

35 mm Hutschiene
Gehäusewerkstoff

Thermoplastik UL94 V-0
Temperaturbereich
 Tu

-40/+85°C
Schutzart

IP20
Ausfallverhalten

Trennung vom Netz; optische Anzeige
Fehlersignalisierung

1 mechanische Anzeige je Pol rot
Ersatzmodul

DSM415-230
Fernmeldesignalisierung (FS)

Potentialfreier Wechsler
Einbaumaße

Siehe Maßbild
Gewicht

0.214 kg
Normkonform nach

IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5
Zulassungen
thermische Trennvorrichtung

Intern
Fehlerstromschutzschalter

Typ „S“ oder zeitverzögert
