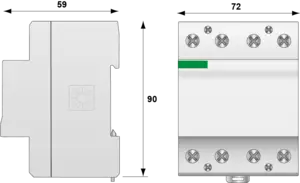

Entkopplungsdrossel
Part Number: 2690
DSH2x16
- Entkopplungsdrossel für den Überspannungsschutz
- Für die Nutzung mit Überspannungsschutz der DS-Reihe
- 35 A, 63 A, 100 A, 2 x 16 A und 2 x 35 A Versionen erhältlich
Die Induktivitäten der DSH-Reihe werden zur Entkopplung zwischen Biltzschutz und Überspannungsschutz auf die Hutschiene gesetzt. Die DSH ersetzen die
erforderliche Leitungslänge zwischen Typ 1 und Typ 2 Ableitern.
Der Einsatz des DSH wird notwendig, wenn der Typ 1 Ableiter aus einer Funkenstrecke besteht und der Typ 2 Ableiter in Varistortechnologie ausgeführt ist.
Angeschlossen wird der DSH über Schraubklemmen.
Certificates
Datenblatt
|
Höchste Dauerspannung AC
|
Uc | 500 Vac |
|
max. Laststrom @25°C
|
IL | 2 x 16 A |
|
Serieninduktivität (± 10 %)
|
2 x 15 µH |
|
Anschlussart
|
Fahrstuhlklemme 6-35 mm² (50 mm²) |
|
|
Bauart
|
Monoblock-Gehäuse für Hutschienenmontage |
|
|
Montage auf
|
35 mm Hutschiene |
|
|
Gehäusewerkstoff
|
Thermoplastik UL94 V-0 |
|
|
Temperaturbereich
|
Tu | -40/+85°C |
|
Schutzart
|
IP20 |
|
|
Verwendung im Außenbereich
|
keine |
|
|

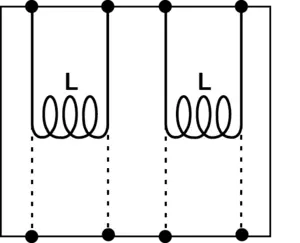

Verkabelung
|
1 DSH2 in Serie auf 2 aktiven Leitern |
|
|
Einbaumaße
|
Siehe Maßbild |
