DSH63
Entkopplungsdrossel
DSH63
Part Number:
360807
Entkopplungsdrossel für den Überspannungsschutz
Für die Nutzung mit Überspannungsschutz der DS-Reihe
35 A, 63 A, 100 A, 2 x 16 A und 2 x 35 A Versionen erhältlich
Datenblatt
Installationsblatt
Tender specifications
Kontaktieren Sie uns
Die Induktivitäten der DSH-Reihe werden zur Entkopplung zwischen Biltzschutz und Überspannungsschutz auf die Hutschiene gesetzt. Die DSH ersetzen die erforderliche Leitungslänge zwischen Typ 1 und Typ 2 Ableitern. Der Einsatz des DSH wird notwendig, wenn der Typ 1 Ableiter aus einer Funkenstrecke besteht und der Typ 2 Ableiter in Varistortechnologie ausgeführt ist. Angeschlossen wird der DSH über Schraubklemmen.
Wählen Sie eine Rubrik :
DSH2x16
DSH2x35
DSH35
DSH63
Elektrische Eigenschaften
Mechanische Eigenschaften
Schemas
Höchste Dauerspannung AC
Uc
500 Vac
max. Laststrom
IL
63 A
Anschlussart
Fahrstuhlklemme 6-35 mm² (50 mm²)
Bauart
Monoblock-Gehäuse für Hutschienenmontage
Montage auf
35 mm Hutschiene
Gehäusewerkstoff
Thermoplastik UL94 V-0
Temperaturbereich
Tu
-40/+85°C
Schutzart
IP20
Verwendung im Außenbereich
keine
Verkabelung
ein DSH in Reihe auf jedem aktiven Leiter

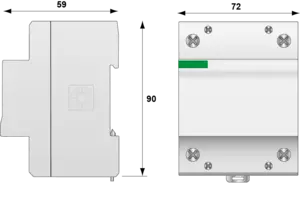

Einbaumaße
Siehe Maßbild
Gewicht
0.927 kg
×
Beschreibung:
Entkopplungsdrossel
Höchste Dauerspannung AC :
500 Vac
CITEL
Reference:
DSH63
Part Number: :
360807
Oder gleichwertig
