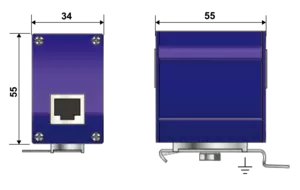

Gigabit PoE Überspannungsschutz
Part Number: 581541
MJ8-POE-C6A
- Für POE++ (IEEE 802.3bt) – 10Gb (5–100 m) in Cat6A S/FTP
- Geschirmte RJ45-Anschlüsse
- Schutzart IP20 (NEMA 2)
- Metallgehäuse (Aluminium)
- Konform mit IEC/EN 61643-21
- SPD-Kategorien D1, C3, C2, C1
- Gesamtableitfähigkeit für Überspannungen von 16 kA
Das MJ8-POE-C6A wurde entwickelt, um PoE++ Endgeräte innerhalb eines informationstechnischen Netzwerkes vor Überspannungen zu schützen. Einsetzbar in Cat6A (10GB) Netzwerkumgebungen schützt die 2-stufige Schutzschaltung aus Gasableitern und schnell ansprechenden, kapazitätsarmen Dioden effizient und sicher sowohl vor energiereichen, als auch bei schnellen Überspannungsimpulsen. Der Anschluss erfolgt schnell und einfach über RJ45 Buchsen.
Wählen Sie eine Rubrik :
MJ8-POE-C6A
Certificates
Datenblatt
|
Anwendung
|
10Gigabit Ethernet, POE++ |
|
|
Schutzarten (Netzwerk)
|
CM / DM |
|
|
Schutzmodus
|
CM / DM (Gemeinsam/Differential) |
|
|
Übertragungsstandard
|
IEEE 802.3bt |
|
|
Blitzschutzzonen nach BSK
|
0 - 3 |
|
|
Höchste Dauerspannung (DATA)
|
Uc | 8 Vdc |
|
Höchste Dauerspannung (POE)
|
Uc | 60 Vdc |
|
max. Frequenzbereich
|
f max. | 500 MHz |
|
max. Datenübertragungsrate
|
10 Gbps |
|
|
max. Laststrom @25°C
|
IL | 2 A |
|
Max. POE-Leistung (4PPOE)
|
100 W |
|
|
Nennableitstoßstrom
C1 (1.2/50us & 8/20µs), 300 Impulse (Ader/Ader)
|
In | 1kV / 500A |
|
Nennableitstoßstrom
C2 (1.2/50us & 8/20µs), 10 Impulse (Ader/Erde)
|
In | 4 kV / 2 kA |
|
Max. Ableitstoßstrom
Max. Ableitfähigkeit @ 8/20 µs (Ader/Erde)
|
Imax | 2 kA |
|
max. Ableitstoßstrom
Max. Ableitfähigkeit @ 8/20 µs (Ader/Erde)
|
Imax Total | 16 kA |
|
C3 Schutzpegel L/L
C3 (10/1000μs), 300 Impulse @10 A, (Ader/Ader)
|
Up | 70 V |
|
C3 Schutzpegel L/PE
C3 (10/1000μs), 300 Impulse @10 A, (Ader/Erde)
|
Up | 500 V |
|
C3 Schutzpegel L/L
C3 (10/1000µs), 300 Impulse @ 10A, (DA/DA, POE)
|
Up | 80 V |
|
D1 Blitzstoßstrom
D1 (10/350μs), 2 Impulse (Ader/Erde)
|
Iimp | 400 A |
|
Serienwiderstand (± 10%)
|
~ 0 ohms |
|
|
Kapazität
@1MHz
|
C | < 5 pF |
|
Technologie
|
GDT+ kapazitätsarmes Diodennetzwerk |
|
|
Ableiterkonfiguration
|
8 Adern + Schirm |
|
|
Anschlussart
|
RJ45 geschirmt weiblich/weiblich (Eingang/Ausgang) |
|
|
Bauart
|
Metall-Gehäuse mit RJ45 Anschlüssen |
|
|
Montage auf
|
Kabelanschluss / Montageplatte / 35mm Hutschiene |
|
|
Verfügbares Zubehör
|
Schraube, Unterlegscheibe, Kabelschuh, Erdungsplatte, Hutschienenadapter |
|
|
Gehäusewerkstoff
|
Metall |
|
|
Temperaturbereich
|
Tu | -40/+85°C |
|
Schutzart
|
IP20 (NEMA 2) |
|
|
Ausfallverhalten
|
Kurzschluss und Stromkreisunterbrechung + Reset bei Überlastung |
|
|
Pinbelegung
|
(1-2)(3-6)(4-5)(7-8) |
|
|
Einbaumaße
|
Siehe Maßbild |
|
Normkonform nach
|
IEC 61643-21/ EN 61643-21 / UL497B IEEE 802-3af/3at/3bt/ ANSI/TIA-568-C.1 |
|
|
Zulassungen
|
UL listed |
|
|
Umweltstandards
|
EU RoHS |
