AC-Überspannungsschutz für LED Schutzklasse 1

MLPC1-277L-V/50
Artikelnummer 831322
MLPC1-277L-V/50
  • Kompakter Typ 2+3 Überspannungsschutz
  • Für Schutzklasse I Betriebsmittel
  • Einfache Montage
  • Anschluss über Schraubkkontakte oder Federkraftklemmen
  • Statussignalisierung
  • Gerät Defekt - Trennung vom Netz und Stromkreistrennung
  • Erfüllt die Normen EN 61643-11
  • Besonders gut geeignet für Endstromkreise: z.B. LED-Beleuchtung mit Schutzklasse I

Die MLPC-Serie wurde zum Schutz von 1-phasig versorgten Endgeräten für die Schutzklassen 1 (MLPC1) oder 2 (MLPC2) entworfen. Die MLPC-Serie erfüllt die IEC 61643-11 und VDE 0675 Norm und ist als Typ 2+3 einsetzbar. Durch die sehr kompakte Bauform und einer max. Ableitfähigkeit von 10 kA pro Pol bietet die MLPC-Serie ein sehr gutes Leistungsverhältnis. Der Anschluss erfolgt über Schraubklemmen (MLPC1-230L-V) oder Federkraftklemmen (MLPC1-230L-R). Der Anwender hat die Wahl zwischen einseitigen (MLPC1-230L-x/50) oder gegenüberliegenden (MLPC1-230L-x) Anschlussklemmen. Die Montage der Gehäuse ist bei allen Versionen durch standardisierte Befestigungslöcher identisch. Dies bietet dem Anwender die notwendige Flexibilität bei gleichbleibender einfacher Montage. Die MLPC1 Ableiter bieten Schutz gegen Schaltüberspannungen aus dem Netz sowie gegen erdgebundene Potentialanhebungen. Die MLPC2 Ableiter bieten Schutz gegen Schaltüberspannungen zwischen L-N für Schutzklasse II Betriebsmittel ohne Erdung bzw. Erdbezug.


SPD Typ
2 (oder 3)
AC-Netzform
TNS or TNC or TT or IT
2W+G (Single Phase)
Nennspannung
Un 100 V-277 V
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax 10 kA
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Test klasse III : 1.2/50µs – 8/20µs
Uoc 10 kV
Gehäusewerkstoff
Thermoplastik UL94 V-0
Fehlersignalisierung
Stromkreistrennung und LED aus

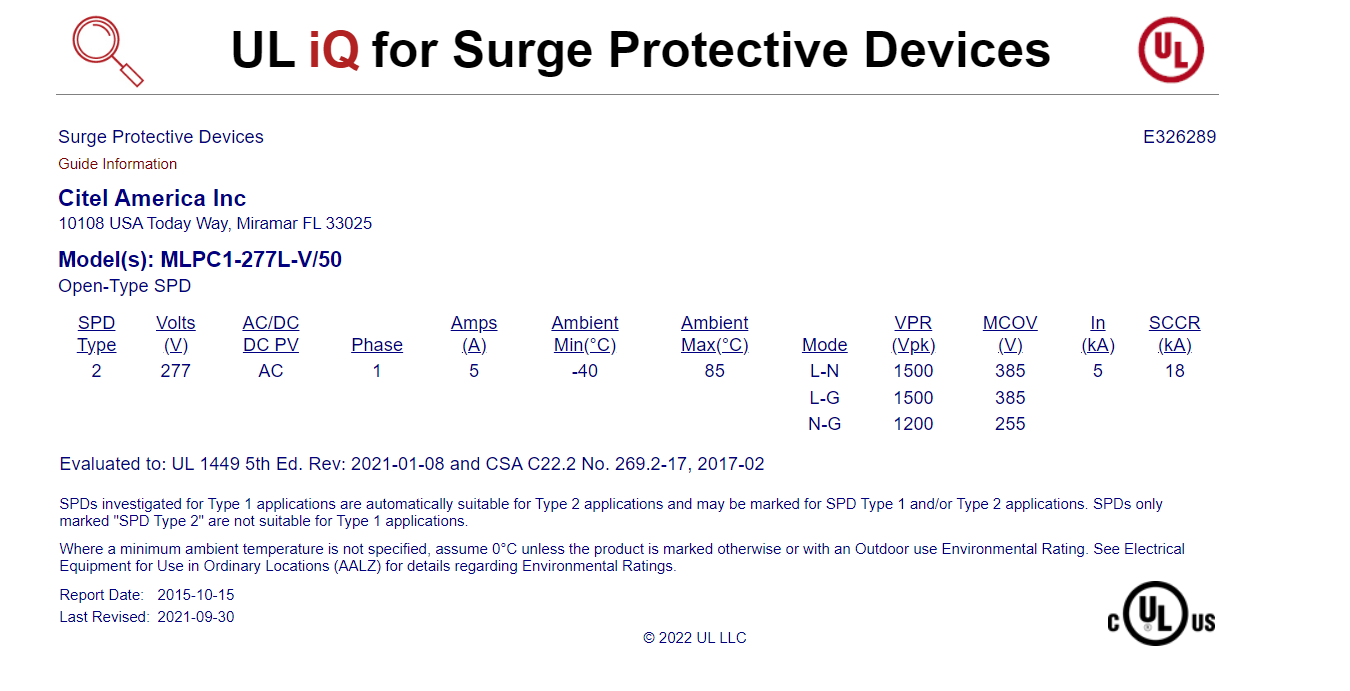

Zulassungen
UL Listed / IMQ
