INTELLIGENTER BLITZIMPULSZÄHLER
Das ideale Analyse-Tool zum Blitz- und Überspannungsschutz

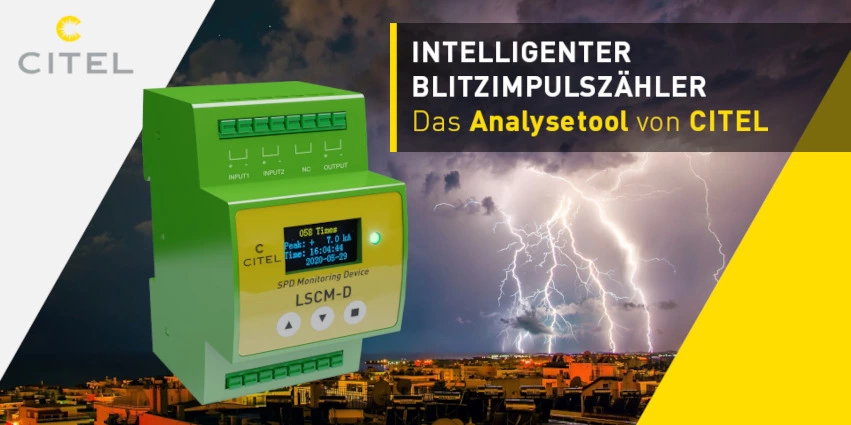

Mit dem Blitzimpulszähler LSCM-D bieten wir von CITEL das optimale Analyse-Tool zum Protokollieren von Blitzeinschlägen. So hat der Betreiber einer Anlage sofort die genaue Information über den Zeitpunkt und die Stärke des Vorfalls. Aufgrund dieser Daten können umgehend Maßnahmen eingeleitet werden.

Ein kontrastreiches, mit Klartextanzeige ausgestattetes OLED-Display sorgt für eine übersichtliche und gut lesbare Anzeige, auch bei schlechten Lichtverhältnissen.

Die Montage erfolgt vorzugsweise im anlagenseitigen Anschlussraum (AAR) des Zählerschrankes. Das Gerät ist für eine 35 mm Hutschienenmontage konzipiert.
Die Montage und der Anschluss sind sehr anwender- freundlich.

Eingänge z. B. zur Detektion einer ausgelösten externen Vorsicherung und/ oder zur Auswertung des SPD Fern-
signalisierungskontaktes komplettieren den Ausstattungsumfang zusätzlich zum obligatorischen Anschluss des Sensors (Messwertaufnehmers).

Am Ausgang besteht die Möglichkeit, akustische wie optische Signalgeber anzuschließen, die den Vorfall akustisch oder optisch melden.

Die Blitzstromereignisse sowie auftretende Überspann- ungen werden minutengenau mit Datum- und Zeitstempel festgehalten. Auch besteht die Möglichkeit einer Fernübertragung per Modbus RS 485, um die Daten z. B. zu einer Zentrale zu übermitteln. Das Gerät erfüllt den Teil 6 der DIN EN IEC 62561 (Anforderungen an Blitzzähler).

Mit diesem Gerät bieten wir ein universelles Analyse-Tool, das über Blitzstromereignisse informiert und somit die Möglichkeit gibt, entsprechend zu reagieren.


Innovativ, Praxisgerecht und Normkonform


Charakteristische Merkmale:
  • OLED Display

  • Speicherung von Blitzstrompolarität (+/-) und Spitzenwert mit Zeitstempel

  • Erfassungsbereich:
    1 kA – 100 kA (8/20 μs) / 1 kA – 50 kA (10/350 μs)

  • Übertragung per RS485 (Modbus)

  • Überwachungsfeatures (2 Eingänge, 1 Ausgang)

  • DIN 35mm Hutschienenmontage (Formfaktor unserer Ableiter)

  • Erfüllung der IEC 62561 (standardisierter Test für Blitzstromzähler)

  • Integrierter wiederaufladbarer Akku zur Aufrechterhaltung der Funktion und Stützung der Daten bei Netzausfall
