PV-DC-Generatoranschlußkasten

CiPlug1-51-1
Artikelnummer 158554
CiPlug1-51-1
  • Generatoranschlußkasten für 1 MPP-Tracker / 1 String
  • Überspannungsschutz Typ-2 integriert (DS50PVS-1000G/51)
  • Schutzart IP65
  • Anschlußleitungen vorkonfektioniert mit MC4-Steckern

Mit dem neuen CiPlug Generatoranschlusskasten bietet CITEL eine Lösung um die Gleichspannungsseite (DC) kleiner und mittelgroßer Photovoltaikanlagen (PV) gegen die Auswirkungen von Blitz- und Überspannungsimpulsen zu schützen. Mit seinen geringen Abmessungen ist der CiPlug ideal für Aufdachanlagen im Wohngebäudesektor geeignet. Der CiPlug verfügt über vorkonfektionierte PV-Kabel, die mit MC4-Steckern ausgestattet sind und somit eine besonders schnelle und einfache Installation ermöglichen. Mit seiner maximalen Systemspannung (Ucpv) von 1200 Vdc ist er für jede gängige Konfiguration einsetzbar und schützt den MPP-Tracker des Wechselrichters zuverlässig. Je nach Konfiguration erfüllt der CiPlug die normativen Anforderungen für alle Gebäudearten mit oder ohne äußerem Blitzschutzsystem bis hin zur Blitzschutzklasse I (Iimp = 12,5 kA / Pol (10/350)).


SPD Typ
2
Anwendung
z.B. 230/400
Photovoltaik 1000 Vdc
Nennspannung DC
Un-dc 1000 Vdc
Höchste Dauerspannung PV-DC
Ucpv 1200 Vdc
Bemessungsisolationsspannung
Ui 1000 Vdc
Bemessungsstrom
InA 20 A
Bemessungsstrangstrom
InC 20 A
Gehäusewerkstoff
UV- und Ozonbeständiges, Glasfaserverstärktes Polycarbonat

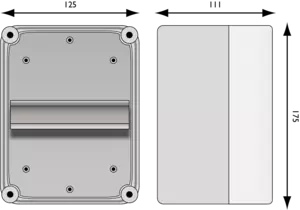

Einbaumaße
Siehe Maßbild
Gewicht
1.4 kg
Eingang / je MPPT
MC4-Stecker 1x 6mm² mit 15cm Anschlussleitung
Ausgang / je MPPT
MC4-Stecker 1x 6mm² mit 120cm Anschlussleitung
Erdanschlussklemme
Schraubklemme 2,5-25mm² (35mm²)
Kabeleinführung
1x M24 (Ø 6-12mm) PE
Gehäusematerial
UV- und Ozonbeständiges, Glasfaserverstärktes Polycarbonat mit halbtransparenten Deckel
Abmaße
BxHxT (mm): 125 x 175 x 111
Umgebungstemperaturen
Indoor: -5°C bis max. +40°C (+35°C 24h Mittelwert) / Outdoor: -25°C bis max. +40°C (+35°C 24h Mittelwert)
Luftfeuchtigkeit
Indoor: max. 50% bei +40°C, max. 90% bei 20°C (nicht kondensierend) / Outdoor: kurzzeitig 95% bei +25°C (nicht kondensierend)
Schutzart
IP 65
Schutzklasse
SK II
Schlagfestigkeit
IK 8
Druckausgleichelement
Vorhanden
Normkonform nach
DIN EN 50539-11 / DIN EN IEC 61439-2
