PV-DC-Generatoranschlußkasten
Part Number: 157617

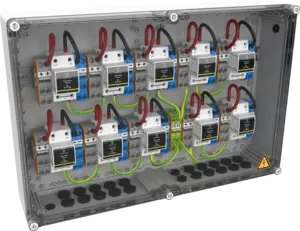

GAK10.K4x16.K1x16.DP40VG-1-XS
- Generatoranschlußkasten für 10 MPP-Tracker / 4 Strings
- Überspannungsschutz integriert - DPVN40CVG-21Y-1200 (Kombi-Ableiter Typ 2+3)
- Schutzart IP65
- Anschluß über Federkraftklemmen (6-16mm²)
- Verschraubungen fest verbaut
Mit den Generatoranschlußkästen der GAK10-Serie bietet CITEL eine Lösung um die Gleichspannungsseite (DC) jeglicher Photovoltaikanlagen (PV), mit 10-MPPT und Systemspannungen (Ucpv) bis 1500 Vdc, gegen die Auswirkungen von Blitz- und Überspannungsimpulsen zu schützen. Je nach Konfiguration sind die GAK10 optimiert für PV-Anlagen der Blitzschutzklasse III/IV mit ≥ 4 Ableitungen nach Tabelle 2, VDE 0185-305 Beiblatt 5, Fpr TS 50539-12 : 2013 und PV-Freiflächen-Anlagen.
Datenblatt|
SPD Typ
|
IEC | 2+3 |
|
Anwendung
|
Photovoltaik 1000 Vdc |
|
|
Nennspannung DC
|
Un-dc | 1000 Vdc |
|
Höchste Dauerspannung PV-DC
|
Ucpv | 1200 Vdc |
|
Bemessungsisolationsspannung
|
Ui | 1000 Vdc |
|
Bemessungsstrom
|
InA | 50 A |
|
Bemessungsstrangstrom
|
InC | 25 A |
|
Eingang / je MPPT
|
Federkraftklemmen / 4x 6-16mm² |
|
|
Ausgang / je MPPT
|
Federkraftklemmen / 1x 6-16mm² |
|
|
Kabeleinführung
|
20x M25 (Ø 9-17mm) * / 2x M20 (Ø 6-13mm) / (* - mit Mehrfachdichteinsätzen) |
|
|
Gehäusematerial
|
UV- und Ozonbeständiges, Glasfaserverstärktes Polycarbonat |
|
|
Abmaße
|
BxHxT (mm): 600 x 400 x 132 |
|
|
Luftfeuchtigkeit
|
Indoor: max. 50% bei +40°C, max. 90% bei 20°C (nicht kondensierend) / Outdoor: kurzzeitig 95% bei +25°C (nicht kondensierend) |
|
Normkonform nach
|
DIN EN 50539-11 |
