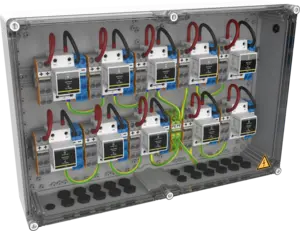

PV-DC-Generatoranschlußkasten

GAK10.K4x16.K1x16.DP6-1.5-XS
Artikelnummer 157613
GAK10.K4x16.K1x16.DP6-1.5-XS
  • Generatoranschlußkasten für 10 MPP-Tracker / 4 Strings
  • Überspannungsschutz integriert - DPVN1-6C-21Y-1500 (Kombi-Ableiter Typ 1+2+3)
  • Schutzart IP65
  • Anschluß über Federkraftklemmen (6-16mm²)
  • Verschraubungen fest verbaut
Kontaktieren Sie uns
Mit den Generatoranschlußkästen der GAK10-Serie bietet CITEL eine Lösung um die Gleichspannungsseite (DC) jeglicher Photovoltaikanlagen (PV), mit 10-MPPT und Systemspannungen (Ucpv) bis 1500 Vdc, gegen die Auswirkungen von Blitz- und Überspannungsimpulsen zu schützen. Je nach Konfiguration sind die GAK10 optimiert für PV-Anlagen der Blitzschutzklasse III/IV mit ≥ 4 Ableitungen nach Tabelle 2, VDE 0185-305 Beiblatt 5, Fpr TS 50539-12 : 2013 und PV-Freiflächen-Anlagen.
SPD Typ
IEC

1+2+3
Anwendung
z.B. 230/400

Photovoltaik 1500 Vdc
Nennspannung DC
 Un-dc

1250 Vdc
Höchste Dauerspannung PV-DC
 Ucpv

1500 Vdc
Bemessungsisolationsspannung
 Ui

1000 Vdc
Bemessungsstrom
 InA

50 A
Bemessungsstrangstrom
 InC

25 A
Eingang / je MPPT

Federkraftklemmen / 4x 6-16mm²
Ausgang / je MPPT

Federkraftklemmen / 1x 6-16mm²
Kabeleinführung

20x M25 (Ø 9-17mm) * / 2x M20 (Ø 6-13mm) / (* - mit Mehrfachdichteinsätzen)
Gehäusematerial

UV- und Ozonbeständiges, Glasfaserverstärktes Polycarbonat
Abmaße

BxHxT (mm): 600 x 400 x 132
Luftfeuchtigkeit

Indoor: max. 50% bei +40°C, max. 90% bei 20°C (nicht kondensierend) / Outdoor: kurzzeitig 95% bei +25°C (nicht kondensierend)
Normkonform nach

DIN EN 50539-11
