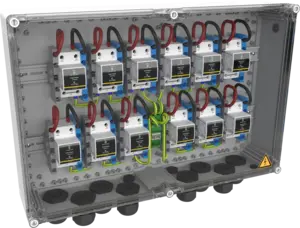

PV-DC-Generatoranschlußkasten

GAK12.K2x10.K1x10.DP40-1-XS
Artikelnummer 157626
GAK12.K2x10.K1x10.DP40-1-XS
  • Generatoranschlußkasten für 12 MPP-Tracker / 2 Strings
  • Überspannungsschutz integriert - DPVN40C-21Y-1200 (Kombi-Ableiter Typ 2+3)
  • Schutzart IP65
  • Anschluß über Federkraftklemmen (6-10mm²)
  • Verschraubungen fest verbaut
Kontaktieren Sie uns
Mit den Generatoranschlußkästen der GAK12-Serie bietet CITEL eine Lösung um die Gleichspannungsseite (DC) jeglicher Photovoltaikanlagen (PV), mit 12-MPPT und Systemspannungen (Ucpv) bis 1200 Vdc, gegen die Auswirkungen von Blitz- und Überspannungsimpulsen zu schützen. Je nach Konfiguration sind die GAK12 optimiert für PV-Anlagen der Blitzschutzklasse III/IV mit ≥ 4 Ableitungen nach Tabelle 2, VDE 0185-305 Beiblatt 5, Fpr TS 50539-12 : 2013 und PV-Freiflächen-Anlagen.
SPD Typ
IEC

2+3
Anwendung
z.B. 230/400

Photovoltaik 1000 Vdc
Nennspannung DC
 Un-dc

1000 Vdc
Höchste Dauerspannung PV-DC
 Ucpv

1200 Vdc
Bemessungsisolationsspannung
 Ui

1000 Vdc
Bemessungsstrom
 InA

40 A
Bemessungsstrangstrom
 InC

20 A
Eingang / je MPPT

Federkraftklemmen / 2x 6-10mm²
Ausgang / je MPPT

Federkraftklemmen / 1x 6-10mm²
Erdanschlussklemme

Federkraftklemme / 16mm²
Kabeleinführung

8x M40* (Ø 16-28mm) / 2x M20 (Ø 6-13mm) / (* - mit Mehrfachdichteinsätzen, Leiteraussendurchmesser Ø, max. 6,9 mm)
Gehäusematerial

UV- und Ozonbeständiges, Glasfaserverstärktes Polycarbonat
Abmaße

BxHxT (mm): 600 x 400 x 132
Luftfeuchtigkeit

Indoor: max. 50% bei +40°C, max. 90% bei 20°C (nicht kondensierend) / Outdoor: kurzzeitig 95% bei +25°C (nicht kondensierend)
Normkonform nach

DIN EN 50539-11
