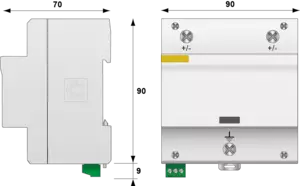

PV Kombi-Ableiter Typ 1+2

DS60VGPV-1500G/51
Artikelnummer 3956
DS60VGPV-1500G/51
  • Kombi-Ableiter Typ 1+2 auf Basis einer Gasgefüllten Funkenstrecke
  • 10 Jahre Garantie
  • Ableitfähigkeit pro Pol: Iimp= 12,5 kA (10/350 μs)
  • Sichere Trennvorrichtung
  • Doppelte galvanische Trennung
  • Keine Alterung durch Betriebs- und Leckströme
  • Fehlerresistente, verpolungssichere Y-Schaltung
  • Fernsignalisierung serienmäßig
  • Erfüllt die Normen IEC 61643-31, EN 61643-31, EN 50539-11
  • In Übereinstimmung mit UTE EN 50539-12, VDE V 0675-39-12 und VDE 0185-305 Beiblatt 5
Kontaktieren Sie uns
Der DS60VGPV-G/51 Serie ist blitzstromtragfähig und speziell zum Schutz gegen Blitzeinwirkungen und Überspannungen in Photovoltaikanlagen entwickelt worden und für Spannungen von 600, 1000 und 1500 Vdc verfügbar. Sie sind in Übereinstimmung mit der französischen Richtlinie UTE C61-740-51 und der europäischen Norm EN50539-11 und können, entsprechend der neuen französischen Richtlinie UTE C15-712-1 und der europäischen Norm EN 50539-12 eingesetzt werden. Der DS60VGPV ist ein Monoblock Kombi-Ableiter Typ 1 und 2 mit einer Ableitfähigkeit von limp 12,5 kA (10/350) pro Pol, welcher sicheren Schutz bei Nah- und Direkteinschlägen bietet. Die Schutzschaltung besteht aus der bewährten VG-Technology mit gasgefüllter Funkenstrecke (GSG) und Hochleistungsvaristoren. Die spezielle Entwicklung und Zusammenschaltung der Komponenten ermöglicht eine fehlerfreie Isolationsmessung und verlängert die Lebensdauer, da keine Betriebs- und Leckströme entstehen.
SPD Typ
IEC 1+2
Anwendung
z.B. 230/400
 Photovoltaik 1250 Vdc
Nennspannung PV-DC
 Uocstc 1250 Vdc
Höchste Dauerspannung PV-DC
 Ucpv 1500 Vdc
Schutzleiterstrom -Leckstrom (CM) bei Uc
Ipe Keiner
PV Betriebsstrom -Leckstrom (DM) bei Ucpv
 Icpv Keiner
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
 If Keiner
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
 In 20 kA
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax 40 kA
Blitzstoßstrom (10/350)µs /Pol
max . Blitzableitfähigkeit pro Pol (10/350)µs
 Iimp 12.5 kA
Gesamt- Blitzstoßstrom (10/350)µs
Gesamtblitzstromableitfähigkeit 1x (10/350)µs
 Itotal 25 kA
Kurzschlussfestigkeit PV
 Iscpv 15 000 A
Anschlusspfade
 +/-/PE
Schutzmodus
Schutzmodi- common und/oder differential
 CM / DM
Schutzpegel +/-
@ In (8/20µs)
 Up 5.4 kV
Schutzpegel +/PE (-/PE)
@ In (8/20µs)
 Up 4.7 kV
Technologie
 VG-Technologie (MOV+GSG)
Anschlussart
 Fahrstuhlklemme 6-35 mm² (50 mm²)
Bauart
 Monoblock-Gehäuse für Hutschienenmontage
Montage auf
 35 mm Hutschiene
Gehäusewerkstoff
 Thermoplastik UL94 V-0
Temperaturbereich
 Tu -40/+85°C
Schutzart
 IP20
Verwendung im Außenbereich
 keine
Ausfallverhalten
 Trennung vom Netz
Fehlersignalisierung
 1 mechanische Anzeige je Pol rot
Fernmeldesignalisierung (FS)
 Potentialfreier Wechsler, 250 Vac/0.5 A (AC) - 30 Vdc/3A (DC)
Einbaumaße
 Siehe Maßbild
Gewicht
 0.67 kg
Normkonform nach
 IEC 61643-31 / DIN EN 50539-11/ UL1449 ed.5 / VDE 0185-305-3 Bbl. 5
Zulassungen
thermische Trennvorrichtung
 Intern
Vorsicherung max.
 Ohne
