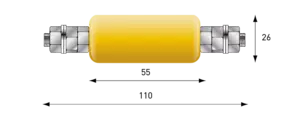

Gasgefüllte Funkenstrecke für Potentialausgleich
Part Number: 690102
SGP40
- Isolationsfunkenstrecke
- Für Aussen- und Innenbereich geeignet
- Ableitstoßstrom: 40 kA
- Konform zur EN 50164-3 / IEC 62561-3
Diese Funkenstrecken schützen exponierte metallene Gebäudeaufbauten wie Antennen und Rohre, die über keine Erdung verfügen, vor dem Risiko eines Überschlages im Fall von direkten Blitzeinschlägen. Sie werden zwischen Aufbauten und Erdungsleiter geschaltet, wobei im Ruhezustand keine leitende Verbindung zur Erdung besteht. Bei Blitzeinschlag zündet die Funkenstrecke und stellt einen Potentialausgleich her.
Certificates
Datenblatt
|
|
Uw DC | 500 V |
|
|
Uw AC | 300 V |
|
statische Ansprechspannung (100V/s)
|
600-900 V |
|
|
dynamische Ansprechspannung (1kV/µs)
|
< 1500 V |
|
|
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
|
If | Ja |
|
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
|
Imax | 40 kA |
|
Blitzstoßstrom (10/350)µs /Pol
max . Blitzableitfähigkeit pro Pol (10/350)µs
|
Iimp | 15 kA |
|
|
2L |
|
|
Isolationswiderstand
|
IR | 1 Gohm |
|
|
Ur Iimp | 1500 V |
|
Technologie
|
Gasableiter |
|
|
Anschlussart
|
M8 Gewindeschraube |
|
|
Temperaturbereich
|
Tu | -40/+85°C |
|
Schutzart
|
IP54 |
|
|
Verwendung im Außenbereich
|
keine |
|
|
Einbaumaße
|
Siehe Maßbild |
|
Normkonform nach
|
DIN EN 62561-3 |
