Überspannungsschutz für MSR, Telekommunikation & Datentechnik

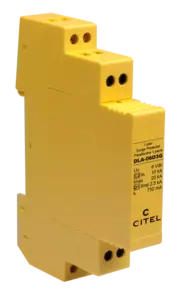

DLA-06D3G
Artikelnummer 640191
DLA-06D3G
  • Reihenklemmentechnik - nur 6 mm breit (1 DLC)
  • Für alle MSR, Telekommunikations- und Datentechnikanwendungen von 6V-170V
  • Zweistufiger Schutz für 1 Doppelader + Schirm
  • Sehr kompakte Reihenklemme
  • Geschützter Schirmungsanschluss
  • Erdung über Hutschiene oder Federkraftklemme
  • Einsetzbar als Blitzstrom- und Überspannungsableiter

Die steigende Produktionsvielfalt in der Industrie sowie die flexible Nutzung von Gebäuden und Anlagen erfordern einen höchstmöglichen Automatisierungsgrad. Unentbehrlich ist daher die sichere Kommunikation und eine hohe Verfügbarkeit der Prozesse. Aufgrund der Komplexität und Vielfalt der Systeme spielt zudem die Baugröße und die einfache Montage der Systeme eine immer entscheidendere Rolle. Die neue DLC-Reihenklemme mit nur 6mm Baubreite trägt dieser Entwicklung Rechnung. Durch die sehr schmale Bauform kann eine maximale Anzahl von Datenleitungen auf kleinstem Raum optimal geschützt werden. Die elektrische Schaltung des DLC besteht ähnlich wie bei der DLA-Serie aus einer Kombination von leistungsstarken Gasableitern und schnell schaltenden Dioden für eine hohe Ableitfähigkeit und ein schnelles Ansprechverhalten. Der Schirmanschluss ist zusätzlich über einen Gasableiter geerdet. Der Erdungsanschluss erfolgt bequem über die Hutschiene. Jeder DLC bietet Schutz für eine Doppelader. Die integrierte Federklemmentechnik ermöglicht eine einfache und zeitsparende Installation. Der DLC ist in den Verpackungseinheiten 1 Stk. und 10 Stk. erhältlich.


Anwendung
z.B. 230/400

CAN, Profibus DP, RS485

Nennspannung
Un

6 V

Höchste Dauerspannung DC
Uc

8 Vdc

max. Frequenzbereich
-3dB, 100-Ohm-System
f max.

> 80 MHz

max. Frequenzbereich
-1dB, 100-Ohm-System
f max.

> 45 MHz

max. Laststrom @25°C
IL

750 mA

max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax

20 kA

C3 Schutzpegel L/L
Up

30 V

C3 Schutzpegel L/PE
Up

650 V

D1 Blitzstoßstrom
2x 10/350 µs Impuls
Iimp

2.5 kA

C2 Nennableitstoßstrom Ader/Ader
10 x 8/20 µs Impulse
In L/L

10 kA

C2 Nennableitstoßstrom Ader/Erde
10 x 8/20 µs Impulse
In L/PE

10 kA

Serienwiderstand (± 10%)

1.5 Ohm

Technologie

GDT+ kapazitätsarmes Diodennetzwerk

Ableiterkonfiguration

1 Doppelader + Schirm

Anschlussart

Federkraftklemme min: max: 2,5 mm²

Bauart

Monoblock-Gehäuse für Hutschienenmontage

Montage auf

35 mm Hutschiene

Gehäusewerkstoff

Thermoplastik UL94 V-0

Temperaturbereich
Tu

-40/+85°C

Schutzart

IP20 (NEMA 2)

Ausfallverhalten

Kurzschluss

Fehlersignalisierung

Unterbrechung der Übertragung

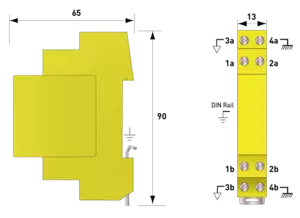

Einbaumaße

Siehe Maßbild

Normkonform nach

IEC 61643-21 / DIN EN 61643-21
