Überspannungsschutz für Telekommunikation
Part Number: 560209

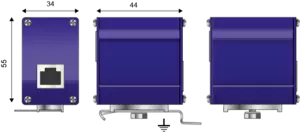

MJ8-ISDN
- Schutz für eine Telefonleitung
- Für ISDN To/So
- Bequeme Installation
- RJ45 Anschlüsse
Die MJ8-Serie wurde entwickelt, um empfindliche Komponenten innerhalb eines informationstechnischen Netzwerkes vor Überspannungen zu schützen.
Der MJ8-ISDN ist der erstklassige Schutz für ISDN To/So Telefonleitungen. Weitere Varianten für Daten- und Telekommunikationsanwendungen runden die MJ8-Serie optimal ab. Die MJ8-Serie besteht aus einem hochwertigen und geschirmten Gehäuse mit zwei RJ45-Buchsen. Die 2-stufige Schutzschaltung mit CITEL-Gasableitern und schnell ansprechenden kapazitätsarmen Halbleitern stellt den Schutz, sowohl vor energiereichen, als auch bei schnellen Überspannungsimpulsen sicher. Durch verschiedene Montagemöglichkeiten ist eine einfache Installation möglich.
Certificates
Datenblatt
|
Anwendung
|
ISDN, 48V |
|
|
Nennspannung
|
Un | 48 Vdc |
|
Höchste Dauerspannung DC
|
Uc | 60 Vdc |
|
max. Frequenzbereich
|
f max. | > 10 MHz |
|
max. Datenübertragungsrate
|
30 Mbps |
|
|
Einfügungsdämpfung
|
< 1 dB |
|
|
max. Laststrom @25°C
|
IL | 2 A |
|
C2 Nennableitstoßstrom Ader/Erde
10 x 8/20 µs Impulse
|
In L/PE | 2000 A |
|
C3 Schutzpegel L/L
C3 (10/1000μs), 300 Impulse @10 A, (Ader/Ader)
|
Up | 70 V |
|
C3 Schutzpegel L/PE
C3 (10/1000μs), 300 Impulse @10 A, (Ader/Erde)
|
Up | 70 V |
|
D1 Blitzstoßstrom
2x 10/350 µs Impuls
|
Iimp | 500 A |
|
C2 Nennableitstoßstrom Ader/Ader
10 x 8/20 µs Impulse
|
In L/L | 500 A |
|
Technologie
|
GDT+ kapazitätsarmes Diodennetzwerk |
|
|
Ableiterkonfiguration
|
2 Doppeladern + Schirm |
|
|
Anschlussart
|
RJ45 geschirmt weiblich/weiblich (Eingang/Ausgang) |
|
|
Bauart
|
Gehäuse mit RJ45 Anschlüssen |
|
|
Montage auf
|
Kabelanschluss / Montageplatte / 35mm Hutschiene |
|
|
Verfügbares Zubehör
|
Hutschienenadapter, Schraube, Schraubenmutter, Erdungsplatte, Senkkopfschraube, Kabelschuh |
|
|
Gehäusewerkstoff
|
Aluminium |
|
|
Temperaturbereich
|
Tu | -40/+85°C |
|
Schutzart
|
IP20 |
|
|
Ausfallverhalten
|
Kurzschluss und Unterbrechung des Datensignals |
|
|
Pinbelegung
|
2 Doppeladern |
|
|
Einbaumaße
|
Siehe Maßbild |
|
Normkonform nach
|
IEC 61643-21 / DIN EN 61643-21 / UL497B |
