Überspannungsschutz Typ-1 für Windenergieanlagen

DACN1-25VGS-20-760
Artikelnummer 29222012
DACN1-25VGS-20-760
  • Kombi-Ableiter Typ 1+2+3 auf Basis einer Gasgefüllten Funkenstrecke -10 Jahre Garantie
  • Ableitfähigkeit pro Pol: In= 25 kA (8/20 μs); Iimp= 25 kA (10/350 μs)
  • Sichere Trennvorrichtung
  • Spart Energiekosten, erzeugt keinen (Netzkurzschluss-) Folgestrom, Betriebs- und Leckstromfrei
  • Fernsignalisierung serienmäßig
  • Optimiert für TOV
  • Erfüllt die Normen IEC 61643‑11 und EN 61643‑11
Kontaktieren Sie uns
Die Geräte der DACN1-25VGS Serie sind Kombi-Ableiter vom Typ 1+2+3 auf Basis der CITEL "VG-Technology" und speziell für den Einsatz in Windenergie-Anlagen entworfen worden.
SPD Typ
1+2+3
Höchste Dauerspannung AC
Uc 760 Vac
max. Laststrom
@25°C
 IL 100 A
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
 UT 1000 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
 UT 1325 Vac Sicheres Verhalten
Schutzleiterstrom -Leckstrom (CM) bei Uc
Ipe Keiner
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
 If Keiner
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
 In 35 kA
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax 70 kA
Blitzstoßstrom (10/350)µs /Pol
max . Blitzableitfähigkeit pro Pol (10/350)µs
 Iimp 25 kA
Gesamt- Blitzstoßstrom (10/350)µs
Gesamtblitzstromableitfähigkeit 1x (10/350)µs
 Itotal 50 kA
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Test klasse III : 1.2/50µs – 8/20µs
 Uoc 6 kV
spezifische Energie pro Pol
W/R 156 kJ/ohm
Schutzpegel
@ In (8/20µs), @ 6 kV (1,2/50 µs)
 Up 2.5 kV
Schutzpegel L/PE
@ In (8/20µs)
 Up L/PE 2.5 kV
Kurzschlussfestigkeit
 Isccr 50 000 A
Technologie
 VG-Technologie (MOV+GSG)
Ableiterkonfiguration
 Database-Error /Product mix
Anschlussart
 Fahrstuhlklemme 2,5-25 mm² (35mm²) / Kammschiene
Bauart
 Monoblock-Gehäuse für Hutschienenmontage
Steckbar
 Nein
Montage auf
 35 mm Hutschiene
Gehäusewerkstoff
 Thermoplastik UL94 V-0
Temperaturbereich
 Tu -40/+85°C
Schutzart
 IP20
Ausfallverhalten
 Trennung vom Netz; optische Anzeige
Fehlersignalisierung
 1 mechanische Anzeige je Pol| rot
Fernmeldesignalisierung (FS)
 Potentialfreier Wechsler
Anschlußquerschnitt (FS)
 max. 1,5 mm² ein-/mehrdrahtig
Schaltleistung max.
 250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Einbaumaße

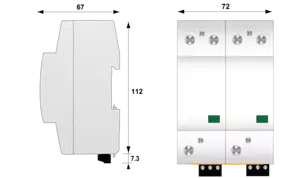

 Siehe Maßbild
Gewicht
 0.964 kg
Normkonform nach
 IEC 61643-11 / DIN EN 61643-11
Zulassungen
 TUV
thermische Trennvorrichtung
 Intern
Fehlerstromschutzschalter
 Typ „S“ oder zeitverzögert
Vorsicherung max.
 max. 315 A (gL/gG)
