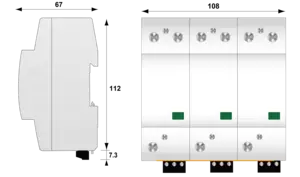

Überspannungsschutz Typ-1 für Windenergieanlagen
Part Number: 29223012
DACN1-25VGS-30-760
- Kombi-Ableiter Typ 1+2+3 auf Basis einer Gasgefüllten Funkenstrecke -10 Jahre Garantie
- Ableitfähigkeit pro Pol: In= 25 kA (8/20 μs); Iimp= 25 kA (10/350 μs)
- Sichere Trennvorrichtung
- Spart Energiekosten, erzeugt keinen (Netzkurzschluss-) Folgestrom, Betriebs- und Leckstromfrei
- Fernsignalisierung serienmäßig
- Optimiert für TOV
- Erfüllt die Normen IEC 61643‑11 und EN 61643‑11
Datenblatt|
SPD Typ
|
IEC | 1+2+3 |
|
Anwendung
|
400/690 Vac |
|
|
AC-Netzform
|
TNC |
|
|
Höchste Dauerspannung AC
|
Uc | 760 Vac |
|
max. Laststrom @25°C
|
IL | 100 A |
|
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
|
UT | 1000 Vac Festigkeit |
|
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
|
UT | 1325 Vac Sicheres Verhalten |
|
Schutzleiterstrom -Leckstrom (CM) bei Uc
|
Ipe | Keiner |
|
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
|
If | Keiner |
|
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
|
In | 35 kA |
|
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
|
Imax | 70 kA |
|
Blitzstoßstrom (10/350)µs /Pol
max . Blitzableitfähigkeit pro Pol (10/350)µs
|
Iimp | 25 kA |
|
Gesamt- Blitzstoßstrom (10/350)µs
Gesamtblitzstromableitfähigkeit 1x (10/350)µs
|
Itotal | 75 kA |
|
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Test klasse III : 1.2/50µs – 8/20µs
|
Uoc | 6 kV |
|
spezifische Energie pro Pol
|
W/R | 156 kJ/ohm |
|
Schutzpegel
@ In (8/20µs), @ 6 kV (1,2/50 µs)
|
Up | 2.5 kV |
|
Schutzpegel L/PE
@ In (8/20µs)
|
Up L/PE | 2.5 kV |
|
Schutzpegel L/PE bei 5 kA
@ 5 kA (8/20µs)
|
Up-5kA | 1.6 kV |
|
Kurzschlussfestigkeit
|
Isccr | 50 000 A |
|
Technologie
|
VG-Technologie (MOV+GSG) |
|
|
Ableiterkonfiguration
|
3-Phasen |
|
|
Anschlussart
|
Fahrstuhlklemme 2,5-25 mm² (35mm²) / Kammschiene |
|
|
Bauart
|
Monoblock-Gehäuse für Hutschienenmontage |
|
|
Steckbar
|
Nein |
|
|
Montage auf
|
35 mm Hutschiene |
|
|
Gehäusewerkstoff
|
Thermoplastik UL94 V-0 |
|
|
Temperaturbereich
|
Tu | -40/+85°C |
|
Schutzart
|
IP20 |
|
|
Ausfallverhalten
|
Trennung vom Netz; optische Anzeige |
|
|
Fehlersignalisierung
|
1 mechanische Anzeige je Pol| rot |
|
|
Fernmeldesignalisierung (FS)
|
Potentialfreier Wechsler |
|
|
Anschlußquerschnitt (FS)
|
max. 1,5 mm² ein-/mehrdrahtig |
|
|
Schaltleistung max.
|
250 V / 0.5 A (AC) / 30 V / 3 A (DC) |
|
Normkonform nach
|
IEC 61643-11 / DIN EN 61643-11 |
|
|
Zulassungen
|
TUV |
|
thermische Trennvorrichtung
|
Intern |
|
|
Fehlerstromschutzschalter
|
Typ „S“ oder zeitverzögert |
|
|
Vorsicherung max.
|
max. 315 A (gL/gG) |
